Pytanie

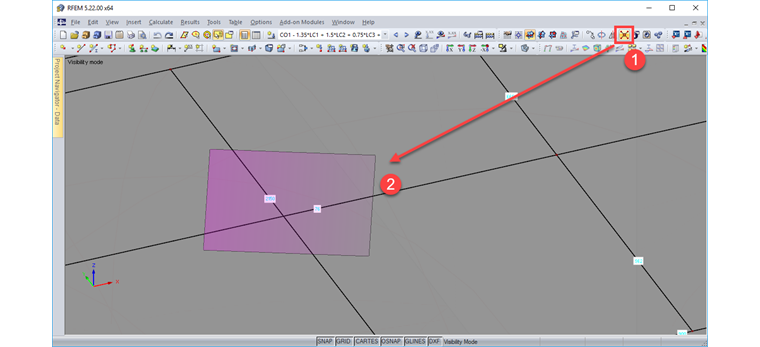

Otrzymuję ostrzeżenie nr 469 „Linie [numery linii] leżące w powierzchni przecinają się i nie mają wspólnego węzła”. W przypadku potwierdzenia ostrzeżenia przyciskiem „Nie” pojawia się błąd nr 639: „Błąd nr 11 podczas generowania siatki ES!”. Co mam zrobić?

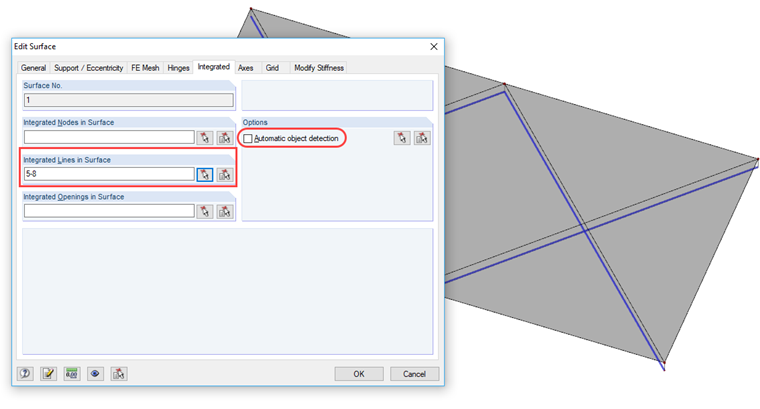

W wielu przypadkach stężenia usztywniające są modelowane w tej samej płaszczyźnie co powierzchnia, a pręty są następnie wstawiane mimośrodowo. Należy pamiętać, że linie, a tym samym pręty, są automatycznie zintegrowane z powierzchnią. Ponieważ stężenie powinno z reguły przenosić tylko siły osiowe, zaleca się jego usunięcie z powierzchni w celu uniknięcia tworzenia się połączenia między powierzchnią a prętem. W tym celu należy usunąć odpowiednie linie z powierzchni w zakładce „Zintegrowane” (patrz Rysunek 04).
