回复:

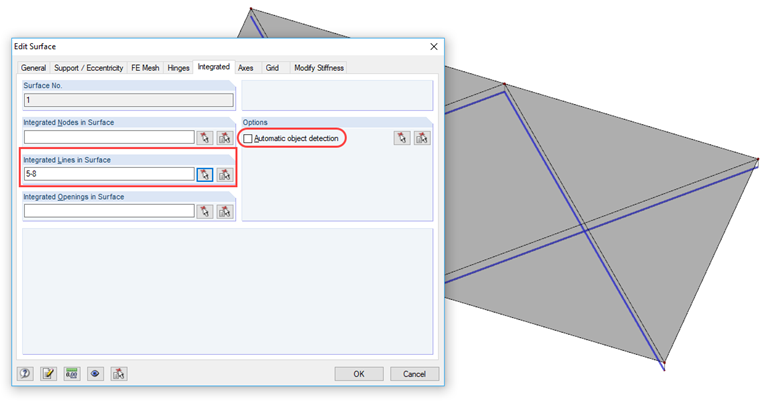

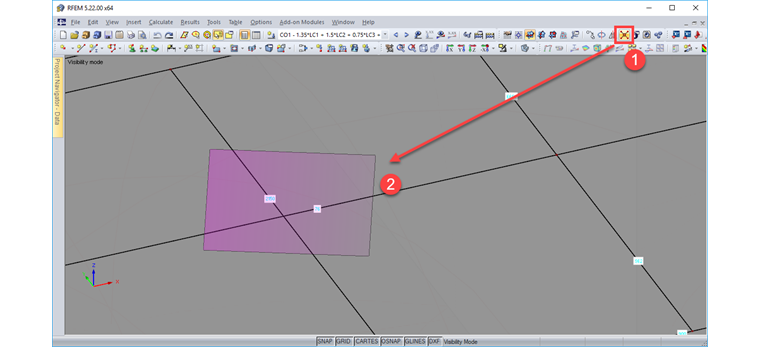

警告中说明的线的交点必须使用“连接线/杆件”功能创建。 为此,选择“连接线/杆件”功能,然后在要相贯的单元上绘制一个窗口(见图 03)。在许多情况下,加劲支撑与面在同一平面上建模,然后对杆件进行偏心设置。 请记住,线和杆件都会自动集成到面上。 因为加劲肋通常只传递轴力,所以建议将其从面上移除,以避免在面和杆件之间产生粘结。 在“集成”选项卡中删除面上相应的线(见图 04)。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
