При активации дополнительного модуля RF ‑ FORM ‑ FINDING перед фактическим расчетом конструкции для каждого элемента со свойствами поиска формы определяется высококачественный процесс поиска формы по методу URS. После расчета этот процесс приводит к оптимальной форме равновесия, которая почти точно соответствует заданным параметрам определения формы (предварительное напряжение, прогиб и т. Д.).
Поскольку этот метод URS требует итеративного расчета для отображения результатов, программа предоставляет интерактивный графический режим, основанный на методе плотности сил для чистого моделирования. Этот режим отображает результирующую форму элемента на основе определенных свойств поиска формы уже при вводе элементов.

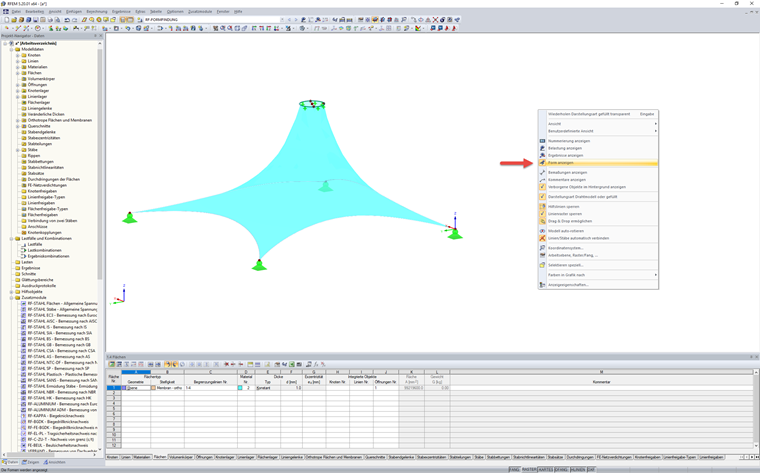

Чтобы избежать возможных начальных осложнений из-за неполностью определенных моделей, можно в любой момент включить и выключить режим, используя опцию «Показать предварительный поиск формы» в контекстном меню.
Во время определения в графическом режиме учитываются все связанные с усилием вводы формы на стержне и элементах поверхности. Устойчивое граничное условие предполагается в соответствующем направлении для всех соответствующих узлов с подключенным элементом или опорой. Кроме того, интегрированные отверстия в поверхностях учитываются для оптимального отображения точек палатки.
Как правило, этот интерактивный поиск формы предназначен только для графического отображения элементов с приложенными нагрузками и работает независимо от поиска формы URS, который всегда выполняется перед чистым расчетом конструкции. Однако сетка поверхностей основана на отображаемой в данный момент форме и, таким образом, может зависеть от активации интерактивного поиска формы.
