问题

是否可以在每次结构更改时自动进行膜面的找形分析?


回复:

通过激活附加模块 RF-FORMFINDUNG,在开始进行结构分析之前,会对每个具有找形属性的单元进行按照 URS 法确定的找形分析。 在计算完成后,该过程会产生一个最佳平衡形状,该形状几乎与预设的找形参数(预应力、垂度等)相符。

由于 URS 法需要迭代计算才能显示结果,所以程序提供了基于力密度法的交互式图形模式。 在该模式下会显示基于在单元输入时定义的找形属性生成的单元形状。

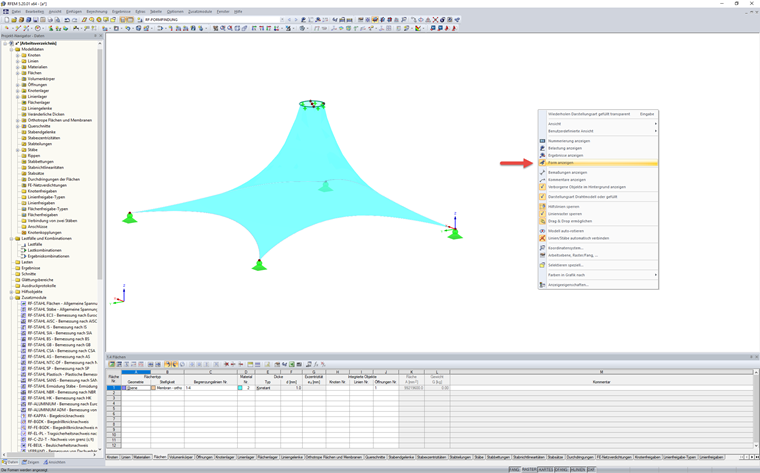

为了避免由于模型定义不完整而导致的初始复杂化,可以通过右键菜单中的“显示初始找形”选项随时打开和关闭该模式。

在计算过程中以图形模式考虑杆件和面的所有与力相关的找形输入。 对于所有具有连接单元或支座的节点,假设在各自方向上都有一个稳定的边界条件。 此外,为了优化显示帐篷点,考虑了面中集成的洞口。

通常,该交互式找形只用于图形显示施加荷载的单元,并且独立于 URS 找形,该找形总是在纯结构分析之前进行。 但是,由于激活了交互式找形,面的网格划分是基于当前显示的形状,并且会受到影响。
