Resposta:
Ao ativar o módulo adicional RF-FORM-FINDING, é definido um processo de verificação de formas de alta qualidade de acordo com o método URS antes da atual análise estrutural para cada elemento com propriedades de determinação de forma. Após o cálculo, este processo resulta numa forma de equilíbrio ideal que corresponde quase exatamente aos parâmetros de determinação de forma especificados (pré-esforço, afundamento etc.).
Uma vez que este método URS requer um cálculo iterativo para exibir os resultados, o programa oferece um modo gráfico interativo baseado puramente no método de densidade de força para a modelação pura. Este modo apresenta a forma do elemento resultante com base nas propriedades de localização do formulário armazenadas quando os elementos são introduzidos.

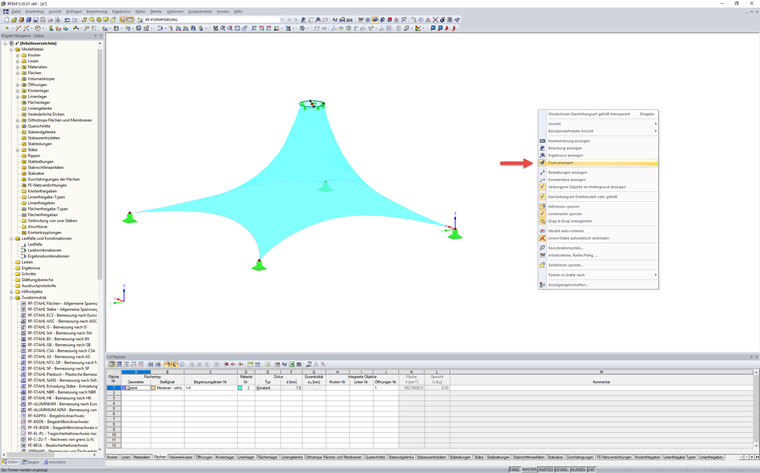

Para evitar possíveis complicações iniciais devido a modelos definidos de forma incompleta, é possível ativar e desativar o modo a qualquer momento no menu de atalho através da opção "Mostrar forma".
Durante a determinação, o modo gráfico considera todas as entradas de localização de formas relacionadas coma a força nos elementos de barra e de superfície. É assumida uma condição de fronteira estável na respectiva direção para todos os nós relevantes com um elemento conectado ou um apoio definido. Além disso, as aberturas integradas nas superfícies são consideradas para a visualização otimizada dos pontos de tenda.
Esta determinação de forma interativa é geralmente destinada apenas para a visualização gráfica de elementos com carregamento imposto e funciona independentemente da verificação de forma URS, o que é sempre feito antes da análise estrutural pura. No entanto, a malha da malha baseia-se na forma atualmente exibida e pode, assim, ser influenciada pela ativação da determinação de formas interativa.
