Risposta:
Attivando il modulo aggiuntivo RF-FORM-FINDING, prima dell'analisi strutturale viene determinato un processo di form-finding di alta qualità secondo il metodo URS per ogni elemento con proprietà di form-finding. Dopo il calcolo, questo processo risulta in una forma di equilibrio ottimale che corrisponde quasi esattamente ai parametri prestabiliti per il form-finding (precompressione, freccia, ecc.).
Poiché questo metodo URS richiede un calcolo iterativo per visualizzare i risultati, il programma fornisce una modalità grafica interattiva basata sul metodo della densità della forza per la modellazione pura. Questa modalità visualizza la forma dell'elemento risultante sulla base delle proprietà di form-finding definite durante l'immissione degli elementi.

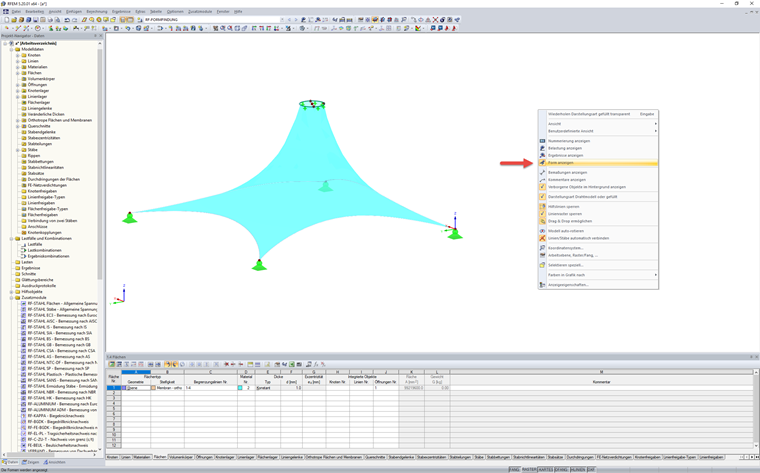

Per evitare possibili complicazioni iniziali dovute a modelli definiti in modo incompleto, è possibile attivare e disattivare la modalità in qualsiasi momento utilizzando l'opzione "Mostra form-finding preliminare" nel menu di scelta rapida.
Durante la determinazione, la modalità grafica considera tutte le voci del form-finding relative alla forza sull'asta e sugli elementi di superficie. Una condizione al contorno stabile si presuppone nella rispettiva direzione per tutti i nodi pertinenti con un elemento collegato o una definizione di vincolo esterno. Inoltre, le aperture integrate nelle superfici sono considerate per la visualizzazione ottimizzata dei punti tenda.
Generalmente, questo form-finding interattivo è inteso solo per la visualizzazione grafica di elementi con carichi imposti e funziona in modo indipendente dal form-finding URS, che viene sempre eseguito prima della pura analisi strutturale. Tuttavia, la mesh della superficie si basa sulla forma corrente visualizzata e può quindi essere influenzata attivando il form-finding interattivo.
