Czy przy każdej zmianie konstrukcji możliwe jest automatyczne wyszukiwanie nowego kształtu powierzchni membrany?

Odpowiedź

Aktywując moduł dodatkowy RF-FORM ‑ FINDING, przed analizą strukturalną dla każdego elementu o właściwościach formowania określany jest wysokiej jakości proces znajdowania według metody URS. Po obliczeniach proces ten prowadzi do uzyskania optymalnego kształtu równowagi, który prawie dokładnie odpowiada zadanym parametrom znajdowania kształtu (naprężenie wstępne, ugięcie itd.).

Ponieważ ta metoda URS wymaga obliczeń iteracyjnych w celu wyświetlenia wyników, program udostępnia interaktywny tryb graficzny oparty na metodzie gęstości siły dla czystego modelowania. Ten tryb wyświetla wynikowy kształt elementu na podstawie zdefiniowanych właściwości wyszukiwania formularzy już podczas wprowadzania elementów.

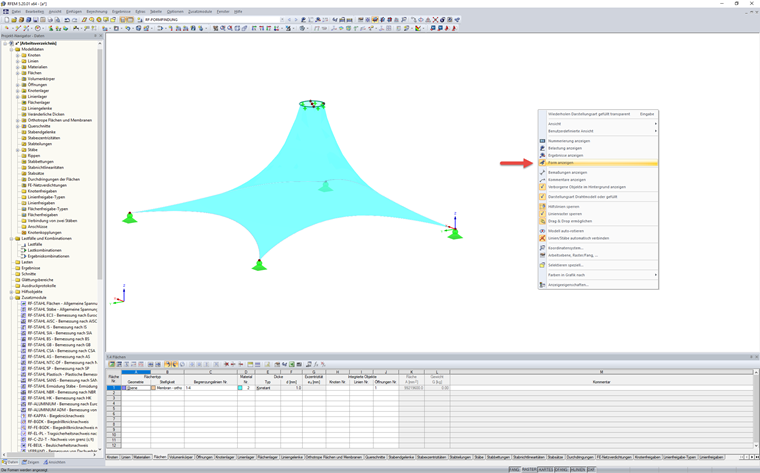

Aby uniknąć możliwych początkowych komplikacji z powodu niepełnie zdefiniowanych modeli, istnieje możliwość włączenia i wyłączenia trybu w dowolnym momencie za pomocą opcji „Pokaż wstępne wyszukiwanie formularza” w menu kontekstowym.

Podczas określania tryb graficzny uwzględnia wszystkie wpisy związane z odkształcaniem siły na pręcie i elementach powierzchniowych. Dla wszystkich odpowiednich węzłów z definicją połączonego elementu lub podpory przyjmuje się stabilny warunek brzegowy w odpowiednim kierunku. Co więcej, zintegrowane otwory w powierzchniach są uwzględniane w celu zoptymalizowania wyświetlania punktów namiotu.

Zasadniczo to interaktywne wyszukiwanie formularzy jest przeznaczone wyłącznie do graficznego wyświetlania elementów z nałożonymi obciążeniami i działa niezależnie od wyszukiwania formularzy URS, które jest zawsze przeprowadzane przed samą analizą strukturalną. Jednak zazębienie powierzchni jest oparte na aktualnie wyświetlanym kształcie i dlatego można na nie wpływać poprzez włączenie interaktywnego wyszukiwania kształtów.
