Puis-je effectuer automatiquement une recherche de forme pour des surfaces de membrane à chaque modification de la structure ?

Réponse

Le module additionnel RF-FORM-FINDING permet d'appliquer un processus de recherche de forme très performant selon la méthode URS à chaque élément ayant les propriétés adéquates avant d'effectuer l'analyse structurale. Le calcul aboutit à une forme d'équilibre optimale qui correspond presque parfaitement aux paramètres de recherche de forme spécifiés (précontrainte, flèche, etc.).

L'affichage des résultats obtenus avec la méthode URS nécessite un calcul itératif. Notre programme possède donc un mode graphique interactif basé uniquement sur la méthode de la densité de force pour la modélisation. Ce mode affiche directement la forme résultante à partir des propriétés de recherche de forme paramétrées lors de la saisie des éléments.

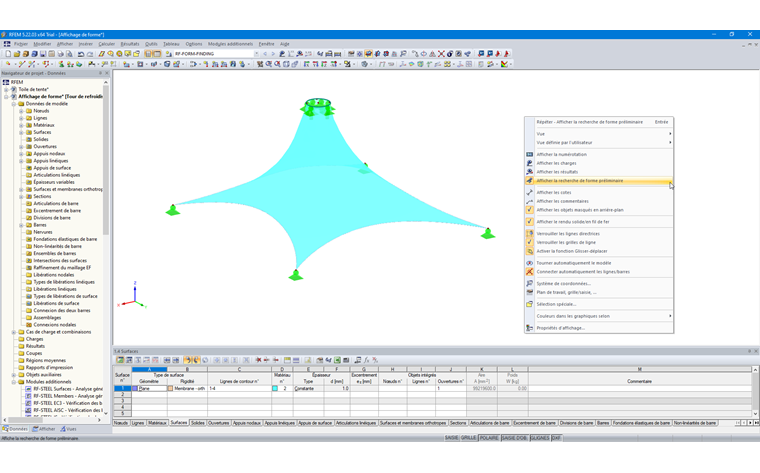

Ce mode peut être activé ou désactivé à tout moment à l'aide de l'option « Afficher la forme » dans le menu contextuel afin d'éviter d'éventuelles complications initiales causées par des modèles qui n'auraient pas été complètement définis.

Pendant le calcul, ce mode graphique considère toutes les entrées de recherche de forme relatives aux efforts des éléments de barre et de surface. Une condition aux limites stable dans la direction adéquate est supposée pour tous les nœuds concernés avec un élément correspondant ou un appui défini. Des ouvertures intégrées aux surfaces sont considérées pour optimiser l'affichage des points de la membrane.

Cette recherche de forme interactive ne convient généralement qu'à l'affichage graphique d'éléments auxquels une charge a été appliquée. En outre, cette recherche fonctionne indépendamment de la recherche de forme URS, qui est toujours effectuée avant l'analyse de la structure proprement dite. Le maillage des surfaces s'appuie toutefois sur la forme actuellement affichée et peut donc être influencé par l'activation de la recherche de forme interactive.

Mots-clés

URS Mis à jour Référence Stratégie RF Densité de force Recherche de forme Membranes Câbles Mise à jour Automatique
