¿Es posible realizar un nuevo cálculo de búsqueda de forma de superficies de membrana automáticamente con cada cambio estructural?

Respuesta

Al activar el módulo adicional RF-/FORM-FINDING, se define un proceso de búsqueda de forma de alta calidad según el método URS antes del análisis estructural real para cada elemento con las propiedades de la búsqueda de forma. Después del cálculo, este proceso da como resultado una forma de equilibrio óptima que corresponde aproximadamente exactamente con los parámetros de búsqueda de forma específicos (pretensado, flecha de cable, etc.).

Como este método URS requiere un cálculo iterativo para mostrar los resultados, el programa proporciona un modo gráfico interactivo basado en el método de la densidad de la fuerza para el modelado puro. Este modo visualiza la forma del elemento resultante en base a las propiedades de búsqueda de forma almacenadas cuando se introducen los elementos.

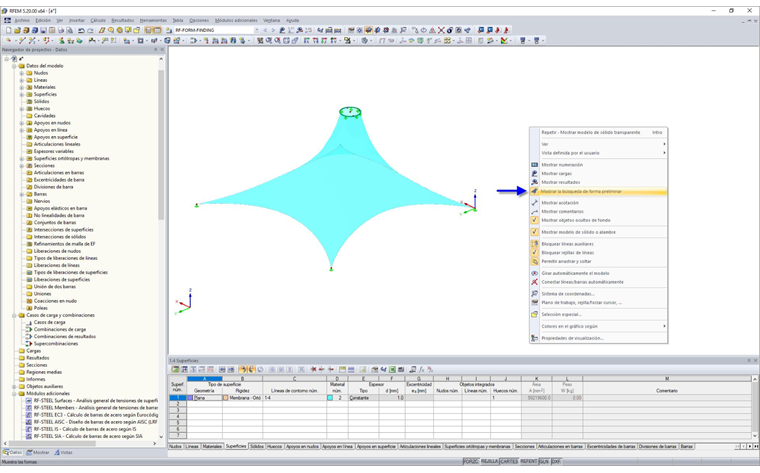

Para evitar posibles complicaciones iniciales debido a modelos definidos de forma incompleta, es posible activar y desactivar el modo en cualquier momento en el menú contextual usando la opción "Mostrar forma".

Durante la determinación, el modo gráfico considera todas las entradas de búsqueda de forma relacionadas con la fuerza en los elementos de barra y superficie. Se asume una condición de contorno estable en la dirección respectiva para todos los nudos relevantes con un elemento conectado o definición de apoyo. Además, también se consideran los huecos integrados en superficies para la visualización optimizada de puntos de la tienda.

Esta búsqueda de forma interactiva está generalmente destinada a la visualización gráfica de elementos con carga impuesta y funciona independientemente de la búsqueda de forma del URS, que siempre se realiza antes del análisis estructural puro. Sin embargo, la generación de la malla se basa en la forma que se visualiza actualmente y, por lo tanto, puede verse influenciada por la activación de la búsqueda de forma interactiva.
