Различные диаграммы нагрузок на стержни после загрузки на стойку

В RFEM 5 я сгенерировал нагрузки на стержни из нагрузок на поверхности с использованием горизонтальных плоскостей на многоэтажной раме. В каждой ячейке есть стержень фермы, используемый в качестве диагонали. Хотя диагонали из нагрузки были исключены, ход нагрузки стержня после разделения между стойками был линейным в разных направлениях.

Какова причина и что нужно сделать, чтобы одна и та же нагрузка стержня применялась к обеим стойкам?

Ответ:

Как только в поле "Без воздействия на" выбраны соответствующие стержни, нагрузка на них не будет применяться.

Генерация нагрузки в RFEM 5, однако, продолжается с учетом этих стержней. В этом случае это диагонали, которые являются также причиной антиметричного расположения нагруженных ячеек. Соответственно, распределение продольных сил в стержнях противоположно линейно.

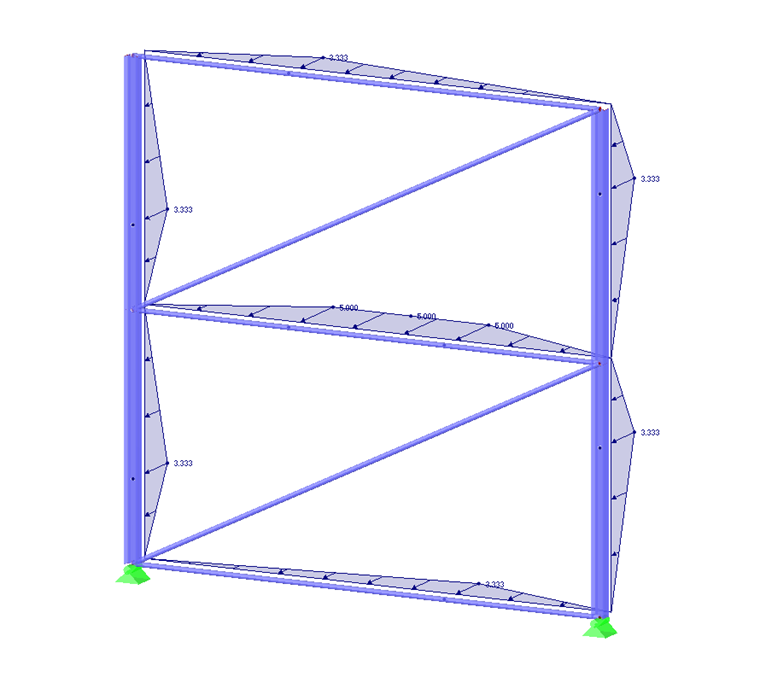

Антиметрическое распределение нагрузки на стержень
1 Антиметрическое распределение нагрузки на стержень

Чтобы получить симметричное или постоянное распределение продольных сил в стержнях, есть два варианта:

  • Выбор типа распределения нагрузки "Постоянное", чтобы получить постоянное распределение

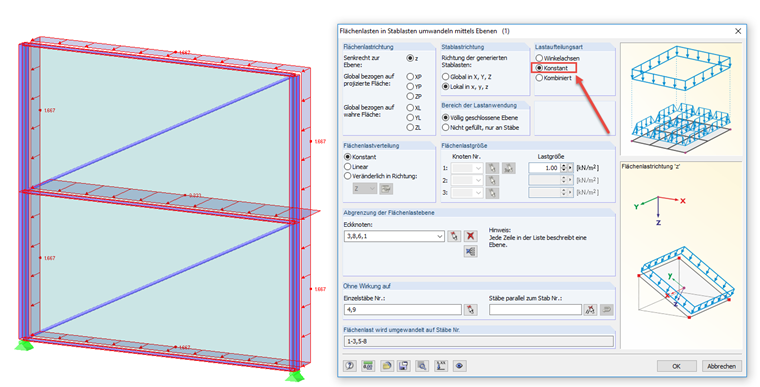

Постоянное распределение нагрузки на стержень
2 Постоянное распределение нагрузки на стержень
  • Выбор опции "Не использовать ни один из ненагруженных стержней для генерации ячеек", чтобы получить только симметричное распределение

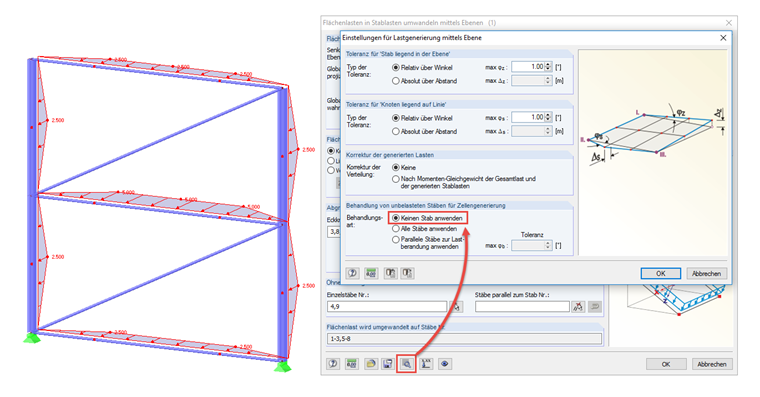

Симметричное распределение нагрузки на стержень
3 Симметричное распределение нагрузки на стержень
Автор

Г-н Фаулстих отвечает за контроль качества программы RFEM и обеспечивает поддержку пользователей.
