Dotaz

Z plošných zatížení pomocí rovin jsem generoval zatížení na pruty horizontálně na rovinu vícepodlažního rámu. V každé buňce se nachází příhradový nosník jako diagonála. Přestože diagonála byla ze zatížení vyloučena, je průběh zatížení na pruty po rozložení na obě svislice v různých směrech lineární.Co je důvodem a co je třeba udělat pro to, aby se na obě svislice použilo stejné zatížení na prut?

Odpověď:

Jakmile vybereme příslušné pruty v poli "Odstranit vliv z", nebude odpovídajícím způsobem aplikováno žádné zatížení.

Generování zatížení se ovšem i nadále provádí se zohledněním těchto prutů. V tomto případě jsou to diagonály, které jsou příčinou antimetrického uspořádání zatížených buněk. Proto jsou průběhy zatížení na pruty lineární v opačném směru (viz Obrázek 01).

FAQ

FAQ 003196 | Vygeneroval jsem zatížení na pruty z plošných zatížení přes roviny vodorovné k rovině vícepodlažní ...

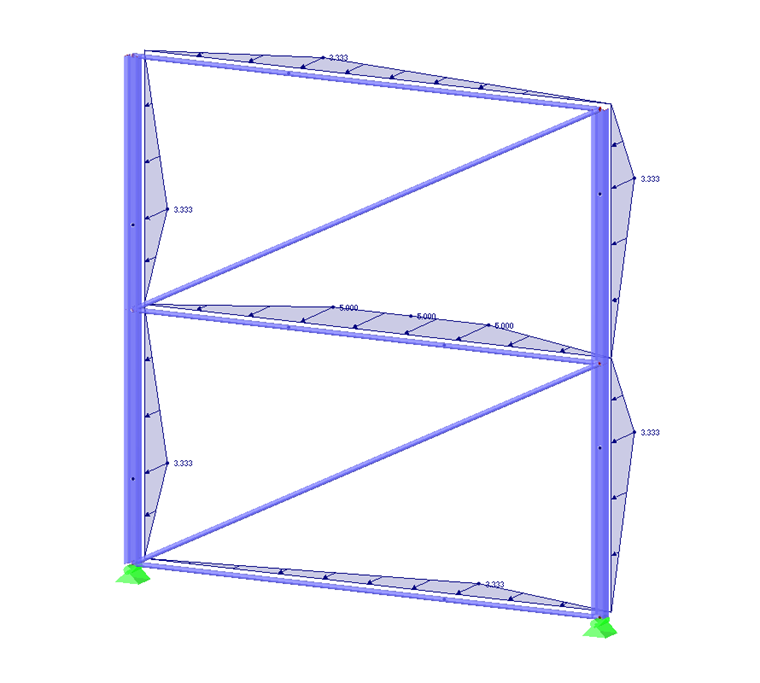

Antimetrický průběh zatížení zatížení na prutu

Pro získání symetrických nebo konstantních průběhů zatížení na pruty existují dvě možnosti:

výběr typu průběhu zatížení "Konstantní" pro konstantní rozdělení (viz Obrázek 02),

výběr možnosti "Nepoužit žádný prut" z nezatížených prutů pro generování buněk pro získání pouze symetrického průběhu zatížení (viz Obrázek 03).

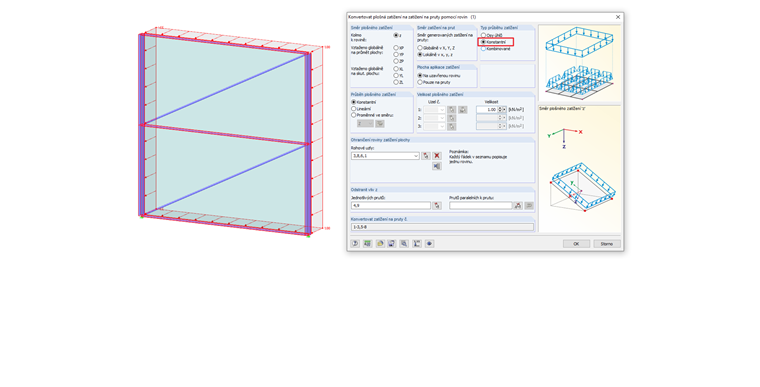

Konstantní průběh zatížení na prut

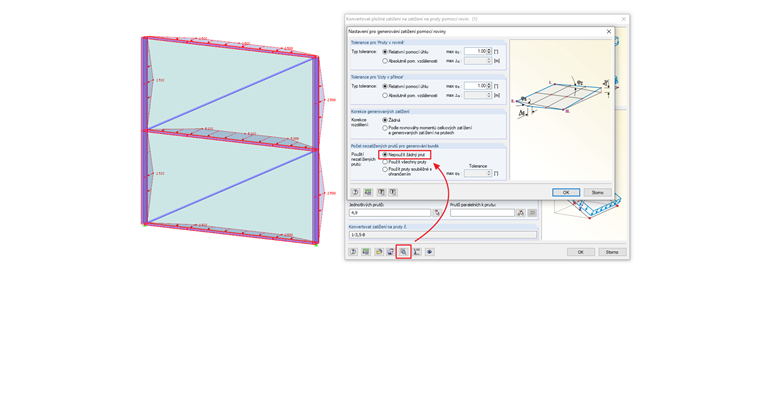

Symetrický průběh zatížení na prut
