Diverse distribuzioni del carico dell'asta dopo la disconnessione sui montanti

Ho generato carichi delle aste da carichi superficiali tramite piani orizzontali al piano di un telaio multipiano. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen. Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?

Risposta:

Dopo aver selezionato le aste corrispondenti nella sezione "Rimuovi influenza da", nessun carico sarà applicato di conseguenza.

Die Lastgenerierung erfolgt jedoch weiterhin unter Berücksichtigung dieser Stäbe. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).

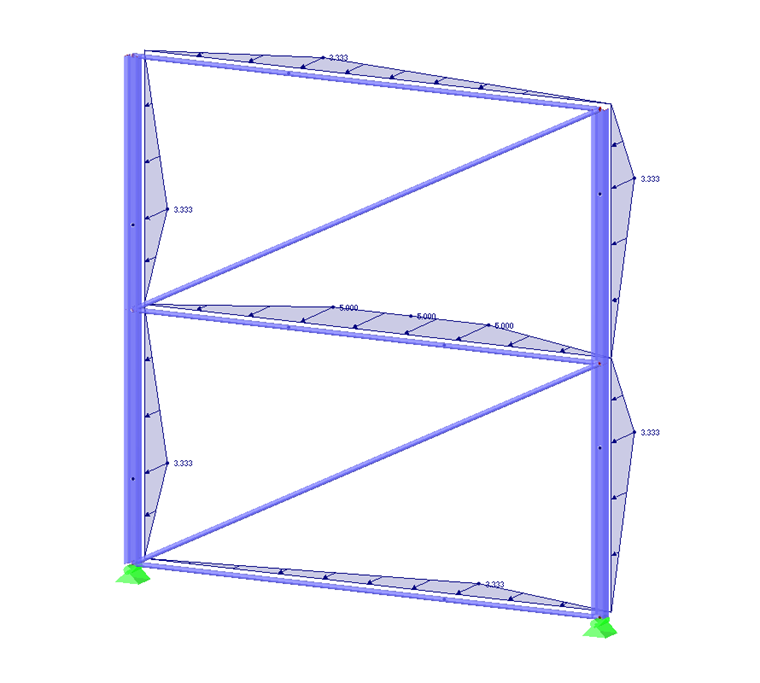

Distribuzione del carico dell'asta antimetrica
1 Distribuzione del carico dell'asta antimetrica

Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:

  • Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
  • Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)

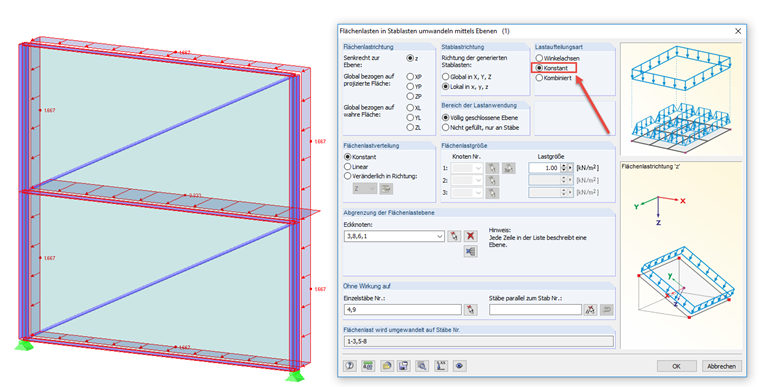

Distribuzione costante del carico dell'asta
2 Distribuzione costante del carico dell'asta

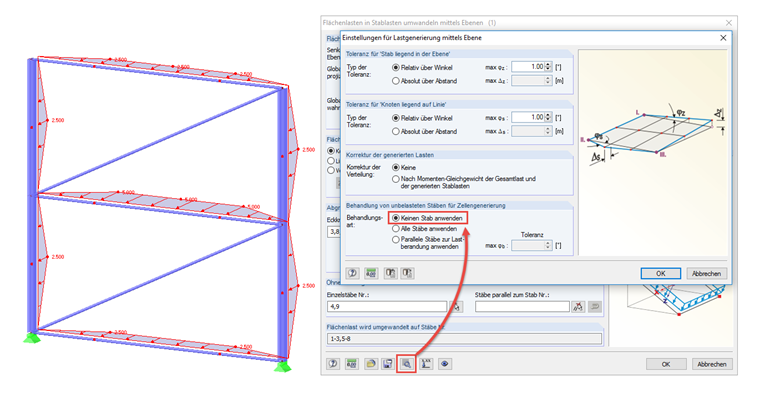

Distribuzione simmetrica del carico dell'asta
3 Distribuzione simmetrica del carico dell'asta
