断开连接后不同的杆件荷载分布

我已经通过与多层框架平面平行的平面将面荷载生成为杆件荷载。 In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen. Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?

回复:

在“取消影响”部分中选择了相应的杆件，相应的杆件将不会施加荷载。

Die Lastgenerierung erfolgt jedoch weiterhin unter Berücksichtigung dieser Stäbe. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).

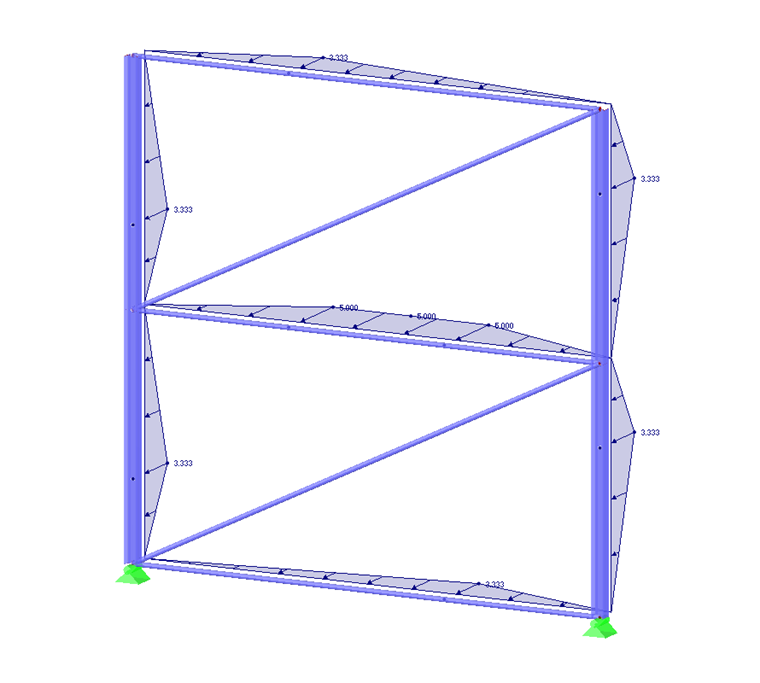

抗对等杆件荷载分布
1 抗对等杆件荷载分布

Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:

  • Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
  • Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)

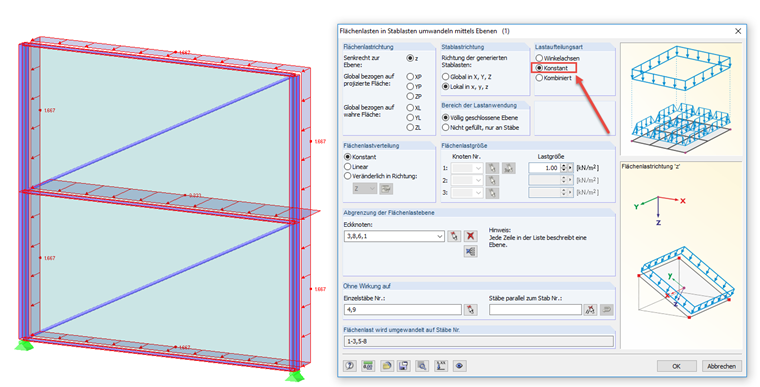

恒定杆件荷载分布
2 恒定杆件荷载分布

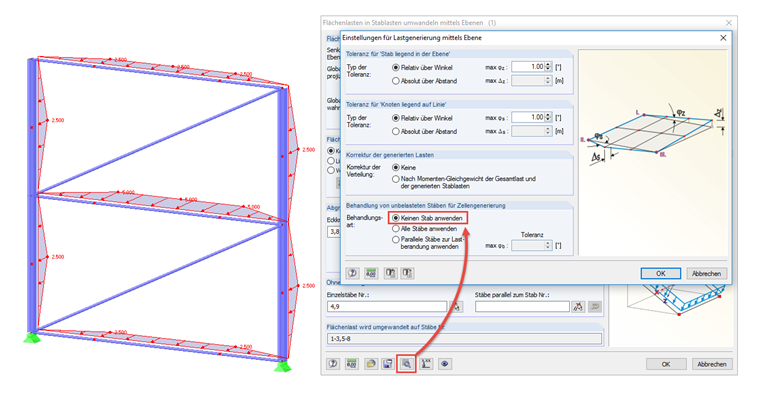

对称杆件荷载分布
3 对称杆件荷载分布
