Distintas distribuciones de carga en barra después de la desconexión en los pilares

He generado cargas en barras a partir de cargas superficiales mediante planos horizontales al plano de un pórtico de varias plantas. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen. Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?

Respuesta:

Una vez que seleccione las barras correspondientes en la sección "Quitar influencia de", no se aplicará ninguna carga en consecuencia.

Sin embargo, la carga se sigue generando al considerar estas barras. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).

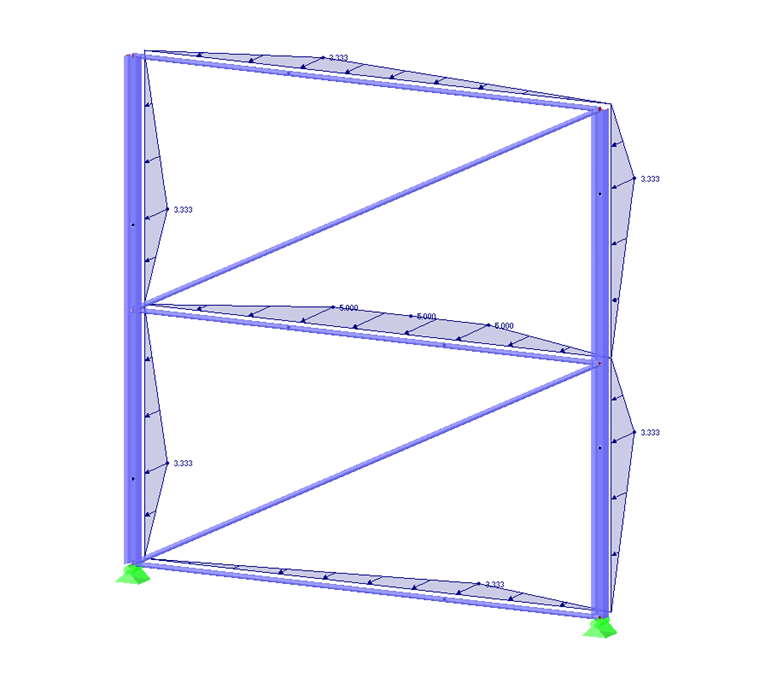

Distribución de carga antimétrica en la barra
1 Distribución de carga antimétrica en la barra

Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:

  • Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
  • Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)

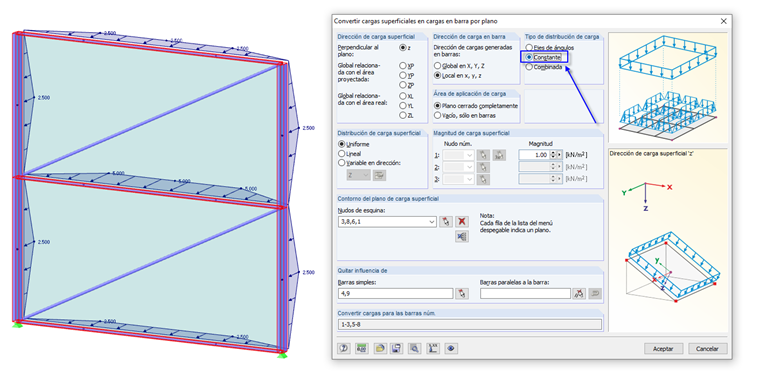

Distribución de carga constante en la barra
2 Distribución de carga constante en la barra
Distribución simétrica de carga en barra
3 Distribución simétrica de carga en barra
