Diferentes distribuições de carga de barra após a desconexão nos postes

Gerei cargas de barra a partir de cargas de superfície através de planos horizontais ao plano de um pórtico de vários pisos. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen. Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?

Resposta:

Depois de selecionar as barras correspondentes na secção "Remover a influência de", mais nenhuma carga será aplicada em conformidade.

Die Lastgenerierung erfolgt jedoch weiterhin unter Berücksichtigung dieser Stäbe. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).

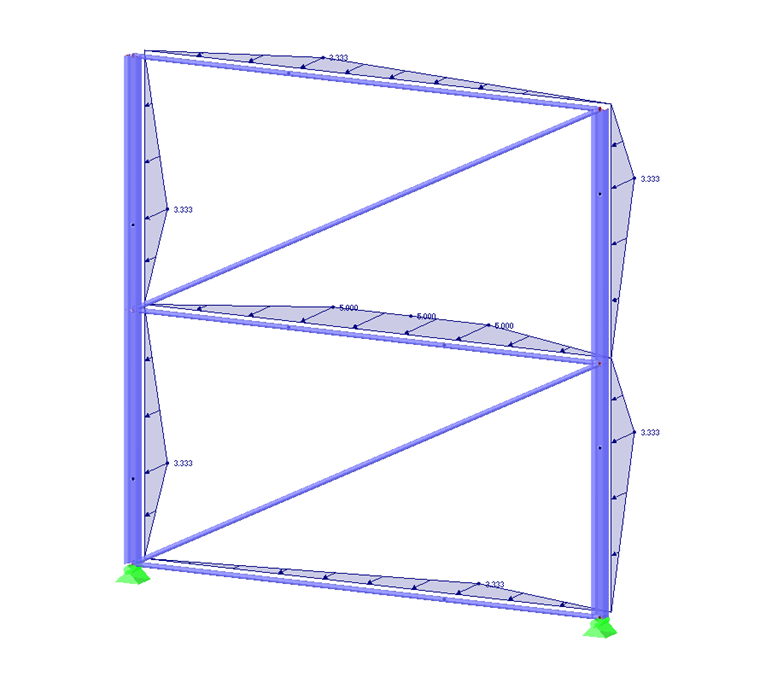

Distribuição de carga antimétrica da barra
1 Distribuição de carga antimétrica da barra

Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:

  • Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
  • Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)

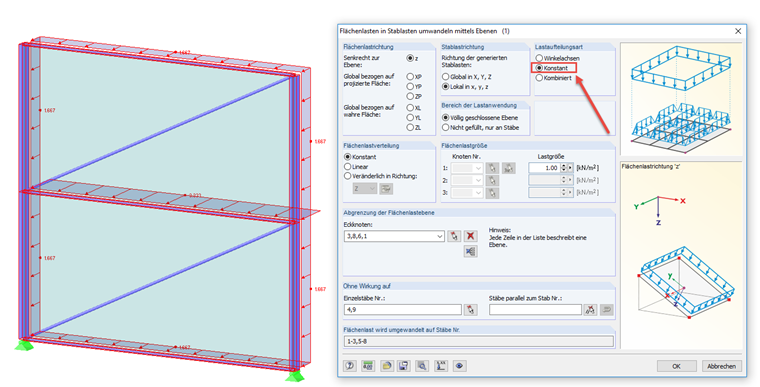

Distribuição de carga constante da barra
2 Distribuição de carga constante da barra

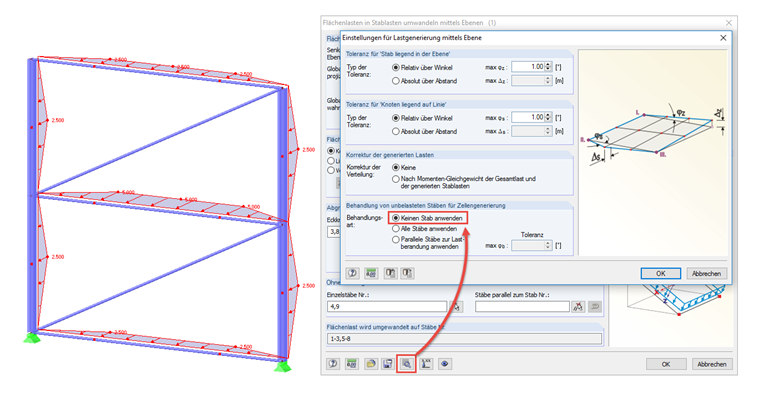

Distribuição de carga simétrica da barra
3 Distribuição de carga simétrica da barra
