Distribution de charge de barre différents après séparation aux montants

J'ai généré dans RFEM 5 des charges de barre à partir de charges surfaciques à l’aide d’une méthode horizontale sur le plan d’un portique à plusieurs étages. Une tige en treillis est placée en diagonale dans chaque cellule. Bien que la diagonale ait été exclue de la charge, la distribution de la charge sur les barres après séparation est linéaire dans des directions différentes.

Quelle en est la raison et que faut-il faire pour appliquer la même charge de barre aux deux montants ?

Réponse:

Une fois que les barres pertinentes sont sélectionnées dans le champ « Négliger l’influence de », aucune charge ne sera appliquée à ces barres.

Cependant, la génération des charges dans RFEM 5 continue de prendre en compte ces barres. Dans ce cas, il s’agit de diagonales, qui sont également la raison d’une disposition antimétrique des cellules chargées. Par conséquent, les distributions de charge sur les barres sont linéaires et opposées.

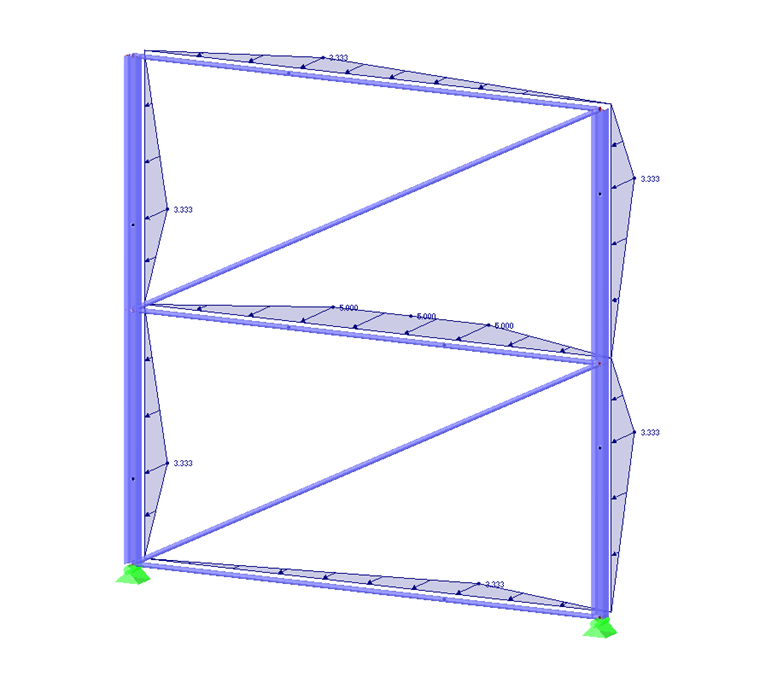

1 Distribution antimétrique de la charge de barre

Pour obtenir des répartitions symétriques ou constantes des charges sur les barres, deux options sont disponibles :

Sélectionnez l’option de distribution des charges « Uniforme » pour obtenir une distribution constante

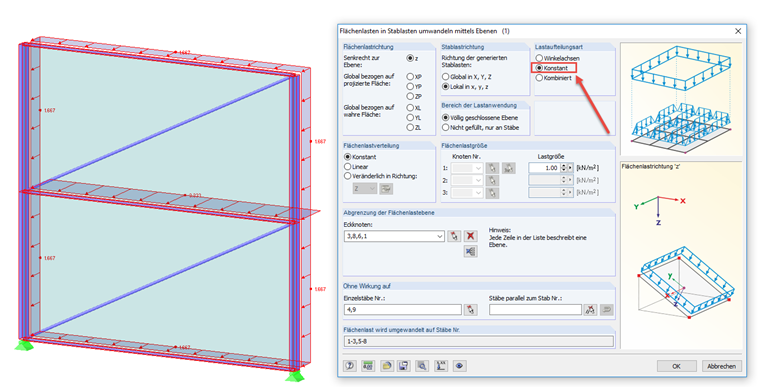

2 Distribution de charge de barre constante

Sélectionnez l’option « Ne pas utiliser les barres non chargées pour la génération des cellules » afin d’obtenir uniquement une distribution symétrique

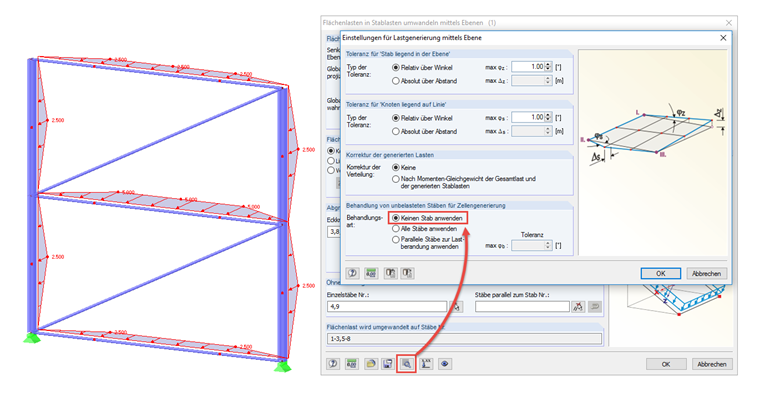

3 Distribution symétrique des charges de barre
