Какое значение имеет суперпозиция в динамическом расчете по правилу CQC?

Ответ

Полно-квадратичная комбинация (правило CQC) должна применяться тогда, когда в расчете пространственных моделей с комбинированными крутильными/поступательными собственными формами встречаются также смежные собственные формы, чьи периоды отличаются менее чем на 10%.ю Если данное условие не достигается, то в расчете применяется квадратный корень из суммы квадратов (правило SRSS). Во всех остальных случаях должно применяться правило CQC. Правило CQC определяется следующим образом:

Стандартное правило CQC

$E_{C Q C} = \sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}$

ε_ij

Коэффициент корреляции

с коэффициентом корреляции:

$ε_{i j} = \frac{8 \cdot \sqrt{D_{i} \cdot D_{j}} \cdot (D_{i} + r \cdot D_{j}) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D_{i} \cdot D_{j} \cdot r \cdot (1 + r^{2}) + 4 \cdot ({D_{i}}^{2} + {D_{j}}^{2}) \cdot r^{2}}$

Если значение вискозного затухания D одинаковое для всех собственных форм, коэффициент корреляции упрощается:

$ε_{i j} = \frac{8 \cdot D^{2} \cdot (1 + r) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D^{2} \cdot r \cdot (1 + r^{2})}$

Аналогично правилу SRSS, также правило CQC можно использовать в виде эквивалентной линейной комбинации. Формула для модифицированного правила CQC следующая:

Модифицированное правило CQC - эквивалентное линейное сочетание

$E_{C Q C} = \sum_{i = 1}^{p} f_{i} \cdot E_{i} mit f_{i} = \frac{\sum_{j = 1}^{p} ε_{ij} \cdot E_{j}}{\sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}}$

Ключевые слова

CQC

Литература

[1]	Meskouris, K. (1999). Baudynamik, Modelle, Methoden, Praxisbeispiele. Berlin: Ernst & Sohn.

Добавить комментарий...

0 Прокомментировать

0 0

Контакты

Связаться с Dlubal

Вы нашли ответ на свой вопрос? Если нет, свяжитесь с нами через бесплатную поддержку по электронной почте, в чате или на форуме или отправьте нам свой вопрос с помощью онлайн-формы.

Задайте индивидуальный вопрос

+49 9673 9203 0

[email protected]

Перейти к
События
Видео
Модели
База знаний
Снимки экрана
Функции продукта
Часто задаваемые вопросы
Проекты заказчиков

Рекомендуемые события

Моделирование и расчёт деревянных конструкций в RFEM 6 и RSTAB 9

Webinar 17. августа 2022 10:00 - 11:00 CEST

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 8. сентября 2022 9:00 - 13:00 CEST

Еврокод5 | Деревянные конструкции по норме DIN EN 1995-1-1

Онлайн-обучение 15. сентября 2022 9:00 - 13:00 CEST

Rfem 6 | Динамический анализ и сейсмический расчет согласно EC 8

Онлайн-обучение 21. сентября 2022 9:00 - 13:00 CEST

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 17. ноября 2022 9:00 - 13:00 CET

Rfem 6 | Динамический анализ и сейсмический расчет согласно EC 8

Онлайн-обучение 23. ноября 2022 9:00 - 13:00 CET

Еврокод5 | Расчёт деревянных конструкций по норме DIN EN 1995-1-1

Онлайн-обучение 8. декабря 2022 9:00 - 13:00 CET

Еврокод5 | Деревянные конструкции по норме DIN EN 1995-1-1

Онлайн-обучение 15. июня 2022 8:30 - 12:30 CEST

Rfem 6 | Динамический расчет и сейсмический расчет по норме EC 8

Онлайн-обучение 9. июня 2022 8:30 - 12:30 CEST

RFEM 6 | Студенты | Введение в деревянное строительство

Онлайн-обучение 25. мая 2022 16:00 - 17:00 CEST

Анализ спектра реакций по ASCE 7-16 в программе RFEM 6

Webinar 5. мая 2022 14:00 - 15:00 EDT

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 27. апреля 2022 8:30 - 12:30 CEST

Еврокод5 | Деревянные конструкции по норме DIN EN 1995-1-1

Онлайн-обучение 24. марта 2022 8:30 - 12:30 CET

Расчёт на устойчивость и кручение с депланацией в программе RFEM 6

Расчёт на устойчивость и кручение с депланацией (7 СтСв) в RFEM 6

Webinar 17. марта 2022 14:00 - 15:00 CET

RFEM 6 | Динамический расчет и сейсмический расчет по норме EC 8

Онлайн-обучение 10. марта 2022 8:30 - 12:30 CET

$Расчет деревянных стержней NDS 2018\n в RFEM 6$

Расчёт деревянных стержней NDS 2018 в RFEM 6

Webinar 24. февраля 2022 14:00 - 15:00 EDT

Расчет стальных соединений с помощью модели КЭ в программе RFEM 6

Расчёт стальных соединений с помощью модели КЭ в программе RFEM 6

Webinar 24. февраля 2022 14:00 - 15:00 CET

Определение свойств сечения и расчет напряжений в RSECTION 1

Определение характеристик сечения и расчёт напряжений в RSECTION 1

Webinar 17. февраля 2022 14:00 - 15:00 CET

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 10. февраля 2022 8:30 - 12:30 CET

$Учет этапов строительства\n в RFEM 6$

Учёт стадий строительства в RFEM 6

Webinar 13. января 2022 14:00 - 15:00 CET

Все события

Видео

Показать плейлист

KB 001749 | Параметризация моделей в RFEM 6/RSTAB 9

Длительность 1:03 мин

Программы для расчёта стальных конструкций | RFEM 6 и RSTAB 9 от Dlubal Software

Длительность 4:10 мин

CP 001240 | Олимпийский спортивный центр Сучжоу, Китай

Длительность мин

Онлайн-обучение | RFEM для студентов | США | 8 июня 2022 г.

Длительность 3:01:09 мин

CP 001239 | Пешеходный мост через реку Серио в Бергамо, Италия

Длительность мин

KB 001747 | Учет коробления сечения при расчете устойчивости стержневых конструкций

Длительность 1:15 мин

KB 001746 | Учет жесткости на сдвиг при расчете сечения в RFEM 6

Длительность 0:44 мин

CP 001238 | Производственное и офисное здание в Даннингене, Германия

Длительность 0:29 мин

KB 001745 | Определение критических коэффициентов нагрузки с помощью надстройки по устойчивости конструкции в RFEM 6

Длительность 1:01 мин

RFEM 6 для студентов | Введение в деревянный дизайн | 25 мая 2022 г.

Длительность 1:03:12 мин

CP 001100 | Реконструкция автомобильного моста Güsen B 10 через канал Эльба-Хафель, Германия

Длительность 0:39 мин

CP 001190 | Здание ж/д станции в Карловых Варах, Чехия

Длительность 0:36 мин

Расчет на устойчивость и деформацию при кручении (7 степеней свободы) в программе RFEM 6

Длительность 1:00:51 мин

Импорт внутренних сил в RSECTION

Длительность 1:01 мин

KB 001698 | Оценка и документирование результатов расчёта стальных соединений в RFEM 6

Длительность 1:08 мин

Смотреть другие видео

Модели для скачивания

77x

Фиксированная стальная рама с жесткими соединениями

71x

Стальная ферма с соединением

65x

Стальная рама с жесткими и болтовыми соединениями

54x

Вальмовые стропила из дерева

89x

13x

Стальные строительные леса

228x

12x

Решетчатая башня

197x

Шарнирный подшипник | AISC

216x

12x

Соединение опорной плиты | AISC

Стальное здание

Основание колонны с линейными швами

206x

49x

Стальное здание

89x

Деревянные брусья с ножничными петлями

82x

Пандус и балка тележки

104x

Мембранная конструкция

97x

Мембранная кровля

111x

15x

Мембранный арочный зал

114x

14x

Мембранная крыша, поддерживаемая 4 колоннами

165x

26x

Стальной навес с ветровой нагрузкой | ASCE 7

150x

14x

Стрингер лестницы с приварным элементом

237x

42x

Стальное соединение | Балки и колонна

Все модели для скачивания

Статьи из Базы знаний

Учет эффектов P-Delta (расчет по методу второго порядка) при анализе спектра реакций по норме ASCE 7-16

В программе RFEM Вы можете выполнить анализ спектра реакций по норме ASCE 7-16. Эта норма описывает определение сейсмических нагрузок для американских компаний.

Новый Сжатие деревянных стержней перпендикулярно волокну в соотв. к NDS 2018 и CSA O86: 19 Новый Параметризация моделей в RFEM 6/RSTAB 9 Новый Учет коробления сечения при расчете устойчивости стержневых конструкций Новый Учет жесткости на сдвиг при расчете сечения в RFEM 6

Другие статьи из Базы знаний

Снимки экрана

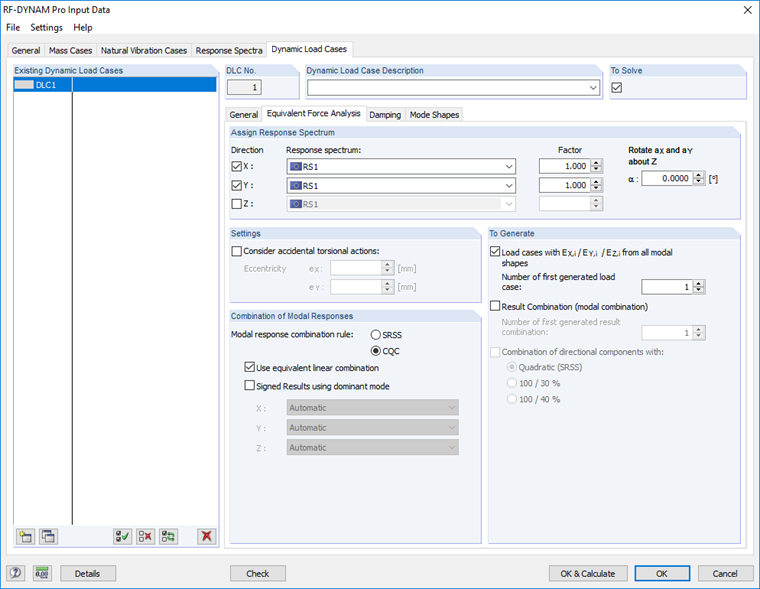

Диалоговое окно для правила суперпозиции
