Co znamená superpozice podle pravidla CQC v dynamické analýze?

Odpověď:

Pravidlo Complete Quadratic Combination (CQC) je třeba použít, pokud při posouzení prostorových modelů se smíšenými vlastními torzními/translačními vlastními tvary existují sousední modální tvary, jejichž periody se liší méně než o 10%. Pokud tomu tak není, použije se pravidlo součtu čtverců (pravidlo SRSS). Ve všech ostatních případech se musí použít pravidlo CQC. Pravidlo CQC je definováno následovně:

E_{C Q C} = \sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}

ε_ij	Korelační součinitel

Standardní pravidlo CQC

s korelačním součinitelem:

ε_{i j} = \frac{8 \cdot \sqrt{D_{i} \cdot D_{j}} \cdot (D_{i} + r \cdot D_{j}) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D_{i} \cdot D_{j} \cdot r \cdot (1 + r^{2}) + 4 \cdot ({D_{i}}^{2} + {D_{j}}^{2}) \cdot r^{2}}

D_i, D_j	Dämpfungswerte
r	Quotient der Eigenkreisfrequenzen (ω_j/ ω_i)

Korrelationskoeffizient (CQC-Regel)

Korelační součinitel se zjednoduší, pokud je hodnota viskózního tlumení D stejná pro všechny vlastní tvary:

ε_{i j} = \frac{8 \cdot D^{2} \cdot (1 + r) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D^{2} \cdot r \cdot {(1 + r)}^{2}}

d	Hodnota tlumení
r	Kvocient vlastních úhlových frekvencí (ω _j/ω_i )

Korelační koeficient (pravidlo CQC, zjednodušené: D_i = D_j )

Analogicky k pravidlu SRSS lze pravidlo CQC implementovat také jako ekvivalentní lineární kombinaci. Upravené pravidlo CQC má následující vzorec:

E_{C Q C} = \sum_{i = 1}^{p} f_{i} \cdot E_{i} mit f_{i} = \frac{\sum_{j = 1}^{p} ε_{ij} \cdot E_{j}}{\sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}}

Upravené pravidlo CQC - ekvivalentní lineární kombinace

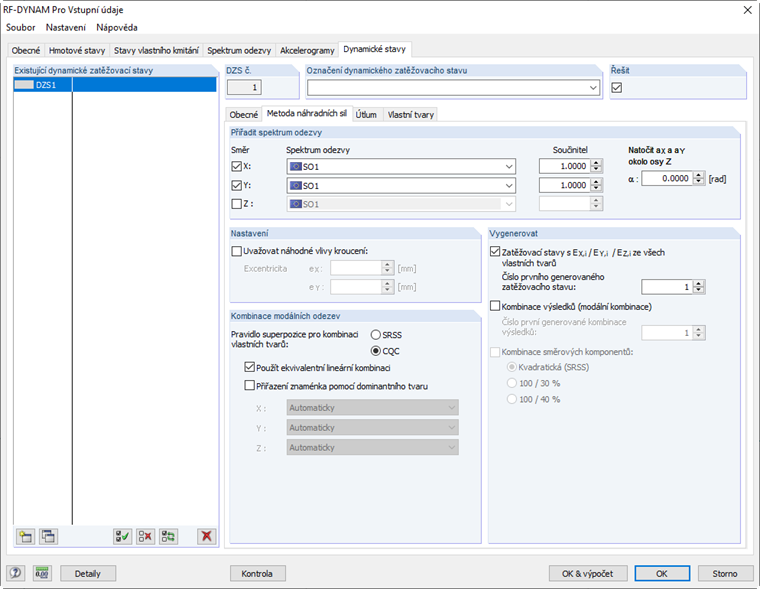

Dialog Pravidla pro superpozici
