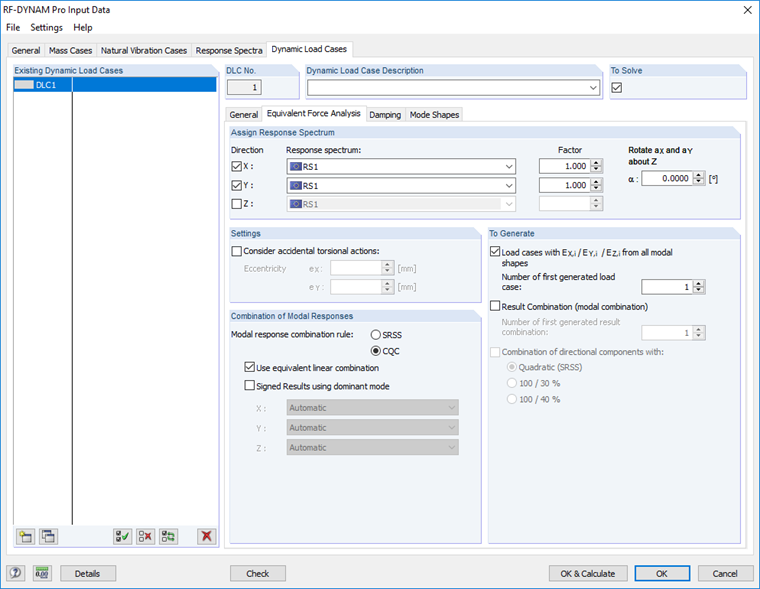

图片 - 叠加规则对话框

返回

This article was translated by Google Translator

View original text

最新

2021年07月28日

003414

DYNAM Pro - Equivalent Loads

RF-DYNAM Pro - Equivalent Loads

RF-DYNAM Pro - Forced Vibrations

钢筋混凝土结构

动力分析中按照CQC规则叠加的意义是什么？

回答

当分析具有扭转/平移 -模态组合的空间模型时，如果相邻的振型形状的周期相差小于10％，必须使用完整的二次组合（CQC规则）。否则将应用平方和的平方根（SRSS法则）。在所有其他情况下，必须应用CQC规则。 CQC规则定义如下：

${\mathrm E}_{\mathrm{CQC}}=\sqrt{\sum_{\mathrm i=1}^{\mathrm p}\sum_{\mathrm j=1}^{\mathrm p}{\mathrm E}_{\mathrm i}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}$

相关系数为：

${\mathrm\varepsilon}_{\mathrm{ij}}=\frac{8\sqrt{{\mathrm D}_{\mathrm i}{\mathrm D}_{\mathrm j}}({\mathrm D}_{\mathrm i}+{\mathrm D}_{\mathrm j})\mathrm r^{\displaystyle\frac32}}{\left(1-\mathrm r^2\right)^2+4{\mathrm D}_{\mathrm i}{\mathrm D}_{\mathrm j}\mathrm r(1+\mathrm r^2)+4(\mathrm D_{\mathrm i}^2+\mathrm D_{\mathrm j}^2)\mathrm r^2}$

这里：

$\mathrm r=\frac{{\mathrm\omega}_{\mathrm j}}{{\mathrm\omega}_{\mathrm i}}$

如果对于所有振型，将粘性阻尼值D选择为相同，则简化相关系数：

${\mathrm\varepsilon}_{\mathrm{ij}}=\frac{8\mathrm D^2(1+\mathrm r)\mathrm r^{\displaystyle\frac32}}{\left(1-\mathrm r^2\right)^2+4\mathrm D^2\mathrm r(1+\mathrm r^2)}$

CQC规则类似于SRSS规则也可以作为等效线性组合进行计算。修改后的CQC规则的计算公式如下：

${\mathrm E}_{\mathrm{CQC}}=\sum_{\mathrm i=1}^{\mathrm p}{\mathrm f}_{\mathrm i}{\mathrm E}_{\mathrm i}$

这里：

${\mathrm f}_{\mathrm i}=\frac{{\displaystyle\sum_{\mathrm i=1}^{\mathrm p}}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}{\sqrt{{\displaystyle\sum_{\mathrm i=1}^{\mathrm p}}{\displaystyle\sum_{\mathrm j=1}^{\mathrm p}}{\mathrm E}_{\mathrm i}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}}$

关键词

参考文献

[1]	Meskouris, K. (1999). Baudynamik, Modelle, Methoden, Praxisbeispiele. Berlin: Ernst & Sohn.
