¿Cuál es el significado de la superposición según la regla CQC en un análisis dinámico?

Respuesta

La combinación cuadrática completa (regla CQC) debe aplicarse si hay formas modales adyacentes, cuyos períodos difieren en menos del 10%, al analizar los modelos espaciales con las formas combinadas de modo torsión/traslación. Si este no es el caso, se aplica la raíz cuadrada de la suma de los cuadrados (regla SRSS). En todos los demás casos, se debe aplicar la regla CQC. La regla CQC se define como a continuación:

Regla CQC estándar

$E_{C Q C} = \sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}$

ε_ij

Coeficiente de correlación

con el coeficiente de correlación:

$ε_{i j} = \frac{8 \cdot \sqrt{D_{i} \cdot D_{j}} \cdot (D_{i} + r \cdot D_{j}) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D_{i} \cdot D_{j} \cdot r \cdot (1 + r^{2}) + 4 \cdot ({D_{i}}^{2} + {D_{j}}^{2}) \cdot r^{2}}$

El coeficiente de correlación está simplificado si se selecciona el valor del amortiguamiento viscoso D para que sea el mismo para todos las las formas de la deformada del modo:

$ε_{i j} = \frac{8 \cdot D^{2} \cdot (1 + r) \cdot r^{\frac{3}{2}}}{{(1 - r^{2})}^{2} + 4 \cdot D^{2} \cdot r \cdot (1 + r^{2})}$

Por analogía con la regla SRSS, la regla CQC también se puede realizar como una combinación lineal equivalente. La fórmula de la regla CQC modificada es como a continuación:

Regla de CQC modificada - Combinación lineal equivalente

$E_{C Q C} = \sum_{i = 1}^{p} f_{i} \cdot E_{i} mit f_{i} = \frac{\sum_{j = 1}^{p} ε_{ij} \cdot E_{j}}{\sqrt{\sum_{i = 1}^{p} \sum_{j = 1}^{p} E_{i} \cdot ε_{i j} \cdot E_{j}}}$

Palabras clave

Combinación Cuadrática Completa (CQC)

Referencia

[1]	Meskouris, K. (1999). Baudynamik, Modelle, Methoden, Praxisbeispiele. Berlin: Ernst & Sohn.

0 0

Contacte con nosotros

Contacta con Dlubal

¿Ha encontrado su pregunta?
Si no es así, contacte con nosotros a través de nuestro servicio de asistencia gratuito por correo electrónico, chat o fórum, o envíenos su pregunta mediante el formulario en línea.

Formular una pregunta

+34 911 438 160

[email protected]

Ir a
Eventos
Vídeos
Modelos
Base de conocimientos
Capturas de pantalla
Características de los productos
Preguntas frecuentes
Proyectos de clientes

Eventos recomendados

RFEM 6 | Fundamentos básicos

Curso de formación en línea 25. agosto 2022 15:00 - 17:00 CEST

Eurocódigo 3 | Estructuras de acero según EN 1993-1-1

Curso de formación en línea 8. septiembre 2022 9:00 - 13:00 CEST

$Consideración de las fases de construcción \n en RFEM 6$

Consideración de las fases de construcción en RFEM 6

Webinar 8. septiembre 2022 14:00 - 15:00 CEST

Modelado y cálculo de estructuras de acero RFEM 6 y RSTAB 9

Modelado y cálculo de estructuras de acero en RFEM 6 y RSTAB 9

Webinar 8. septiembre 2022 16:00 - 17:10 CEST

Eurocódigo 5 | Estructuras de madera según EN 1995-1-1

Curso de formación en línea 15. septiembre 2022 9:00 - 13:00 CEST

RFEM 6 | Análisis dinámico y diseño sísmico según EC 8

Curso de formación en línea 21. septiembre 2022 9:00 - 13:00 CEST

Eurocódigo 3 | Estructuras de acero según EN 1993-1-1

Curso de formación en línea 17. noviembre 2022 9:00 - 13:00 CET

RFEM 6 | Análisis dinámico y diseño sísmico según EC 8

Curso de formación en línea 23. noviembre 2022 9:00 - 13:00 CET

Eurocódigo 5 | Estructuras de madera según EN 1995-1-1

Curso de formación en línea 8. diciembre 2022 9:00 - 13:00 CET

Modelado y cálculo de estructuras de madera en RFEM 6 y RSTAB 9

Webinar 17. agosto 2022 10:00 - 11:00 CEST

Consideración de las fases de construcción en RFEM 6

Webinar 14. julio 2022 16:00 - 17:00 CEST

RFEM 6 | Fundamentos básicos

Curso de formación en línea 7. julio 2022 15:00 - 17:00 CEST

Eurocódigo 5 | Estructuras de madera según EN 1995-1-1

Curso de formación en línea 15. junio 2022 8:30 - 12:30 CEST

RFEM 6 | Análisis dinámico y cálculo sísmico según EC 8

Curso de formación en línea 9. junio 2022 8:30 - 12:30 CEST

RFEM 6 | Estudiantes | Introducción a la construcción en madera

Curso de formación en línea 25. mayo 2022 16:00 - 17:00 CEST

ASCE 7-16 Análisis del espectro de respuesta en RFEM 6

Webinar 5. mayo 2022 14:00 - 15:00 EDT

Eurocódigo 3 | Estructuras de acero según EN 1993-1-1

Curso de formación en línea 27. abril 2022 8:30 - 12:30 CEST

Eurocódigo 5 | Estructuras de madera según EN 1995-1-1

Curso de formación en línea 24. marzo 2022 8:30 - 12:30 CET

Modelado y cálculo de estructuras de madera en RFEM 6 y RSTAB 9

Webinar 17. marzo 2022 16:00 - 17:15 CET

Análisis de estabilidad y alabeo por torsión en RFEM 6

Análisis de estabilidad y consideración de torsión de alabeo (7 grados de libertad) en RFEM 6

Webinar 17. marzo 2022 14:00 - 15:00 CET

Más eventos

Vídeos

Mostrar lista de reproducción

Modelado y dimensionamiento de estructuras de madera en RFEM 6 y RSTAB 9

Duración 1:09:41 min

CP 001247 | Estudio de un dispositivo de enganche y montaje de una retorta AOD

Duración 0:20 min

Consideración de las fases de construcción en RFEM 6

Duración 1:01:55 min

KB 001749 | Parametrización de modelos en RFEM 6/RSTAB 9

Duración 1:04 min

Software de análisis y dimensionamiento de estructuras de acero | RFEM 6 y RSTAB 9 de Dlubal Software

Duración 4:10 min

CP 001240 | Centro Deportivo Olímpico de Suzhou, China

Duración min

Cursos de formación en línea | RFEM para estudiantes | Estados Unidos | 8 de junio de 2022

Duración 3:01:09 min

CP 001239 | Pasarela sobre el río Serio en Bérgamo, Italia

Duración min

KB 001747 | Consideración del alabeo de la sección transversal en el análisis de estabilidad de estructuras de barras

Duración 1:16 min

KB 001746 | Consideración de la rigidez a cortante para un cálculo de la sección transversal en RFEM 6

Duración 0:45 min

CP 001238 | Edificio de producción y oficinas en Dunningen, Alemania

Duración 0:29 min

KB 001745 | Determinación de factores de carga críticos utilizando el complemento de estabilidad de la estructura en RFEM 6

Duración 1:02 min

RFEM 6 para estudiantes | Introducción al diseño de madera | 25 de mayo de 2022

Duración 1:03:12 min

CP 001100 | Reconstrucción del puente de carretera Güsen B 10 sobre el canal Elba-Havel, Alemania

Duración 0:39 min

CP 001190 | Edificio de la estación de tren de Karlovy Vary, República Checa

Duración 0:36 min

Más vídeos

Modelos para descargar

63x

Sección de aluminio

92x

10x

Armadura de acero con conexión

86x

Estructura de acero con conexiones rígidas y fijas

93x

Marco de acero fijo con conexiones rígidas

63x

Vigas de cadera de madera

Pórtico de acero

Torre de celosía

Conexión de la placa base | AISC

200x

Cojinete de bisagra sólido | AISC

Nave de acero

Base de columna con soldaduras en línea

214x

49x

Nave de acero

91x

Barras de madera con bisagras de tijera

83x

Viga de rampa y carro

106x

Estructura con membranas

101x

Cubierta con membrana

111x

15x

Nave semicircular con membranas

116x

15x

Techo de membrana sostenido por 4 columnas

170x

27x

Marquesina de acero con cargas de viento | ASCE 7

153x

14x

Zanca de escalera con elemento de soldadura

Más modelos para descargar

Artículos de la base de conocimientos

Consideración de los efectos P-Delta (análisis de segundo orden) en el análisis del espectro de respuesta según ASCE 7-16

RFEM ofrece la opción de realizar un análisis del espectro de respuesta según ASCE 7-16. Esta norma describe la determinación de las cargas sísmicas para el mercado de Estados Unidos y América.

Nuevo Compresión de barra de madera perpendicular a la veta según. según NDS 2018 y CSA O86: 19 Nuevo Parametrización de modelos en RFEM 6/RSTAB 9 Nuevo Consideración del alabeo de la sección transversal en el análisis de estabilidad de estructuras de barras Nuevo Consideración de la rigidez a cortante para un cálculo de la sección transversal en RFEM 6

Más artículos de la Base de datos de conocimientos

Capturas de pantalla

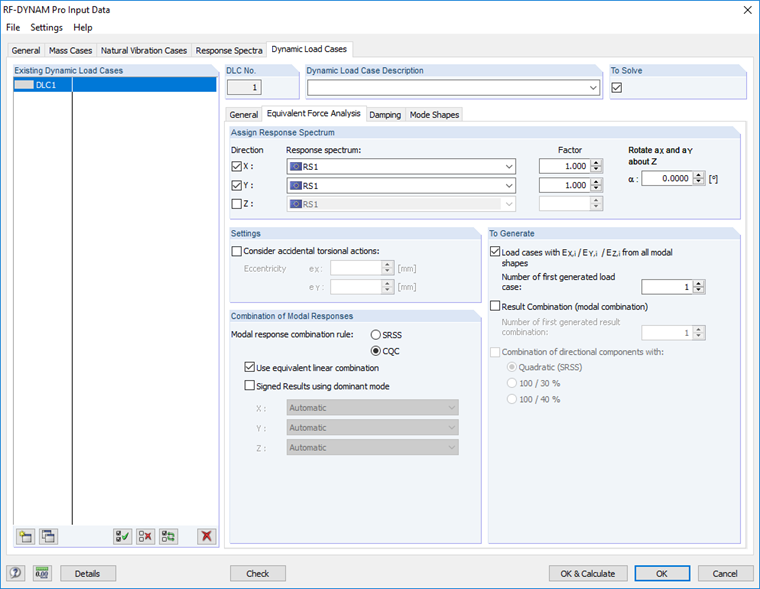

Cuadro de diálogo para la regla de superposición
