Reguły CQC i SRSS w analizie dynamicznej

Jakie znaczenie ma superpozycja według reguły CQC w analizie dynamicznej?

Odpowiedź:

W przypadku modeli przestrzennych z połączonymi postaciami własnymi na skręcanie/translację, dla których sąsiednie kształty modalne różnią się okresami o mniej niż 10%, należy zastosować regułę pełnej kombinacji kwadratowej (CQC). Jeżeli tak nie jest, stosuje się pierwiastek kwadratowy z sumy kwadratów (reguła SRSS). We wszystkich pozostałych przypadkach należy zastosować regułę CQC. Reguła CQC jest zdefiniowana w następujący sposób:

ECQC=∑i=1p∑j=1pEi·εij·Ej

εij

Współczynnik korelacji
Standardowa reguła CQC

o współczynniku korelacji:

εij=8·Di·Dj·(Di+r·Dj)·r32(1-r2)2+4·Di·Dj·r·(1+r2)+4·(Di2+Dj2)·r2

Di, Dj

Wartości tłumienia

r

Iloraz drgań własnych (j/ωi )
Współczynnik korelacji (reguła CQC)

Współczynnik korelacji zostaje uproszczony, jeżeli wartość tłumienia wiskotycznego D jest taka sama dla wszystkich postaci drgań:

εij=8·D2·(1+r)·r32(1-r2)2+4·D2·r·(1+r)2

D

Dämpfungswert

r

Quotient der Eigenkreisfrequenzen (ωj/ ωi)
Współczynnik korelacji (reguła CQC, uproszczony: Di = Dj )

Analogicznie do reguły SRSS, reguła CQC może być również stosowana jako równoważna kombinacja liniowa. Wzór zmodyfikowanej reguły CQC jest następujący:

ECQC = ∑i = 1p fi · Ei     mit     fi = ∑j=1pεij·Ej∑i=1p∑j=1pEi·εij·Ej
Zmodyfikowana reguła CQC - Ekwiwalentna kombinacja liniowa

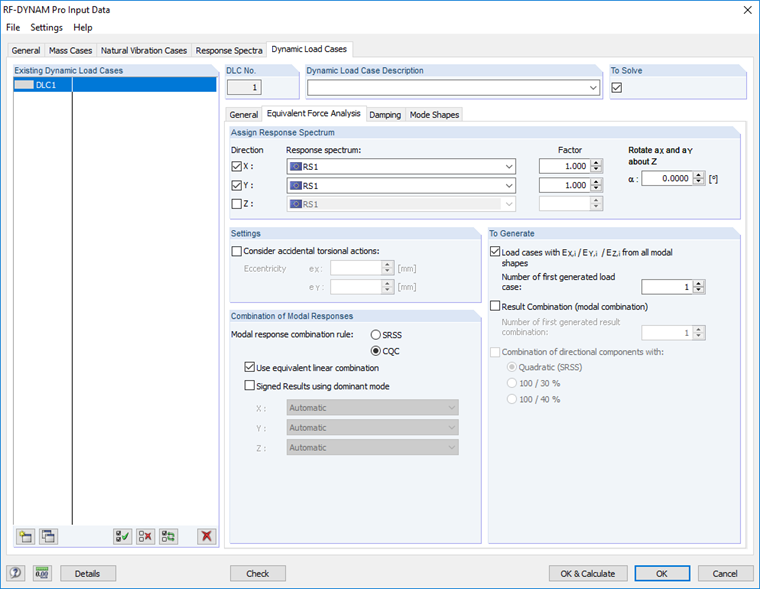

Okno dialogowe dla reguły superpozycji
Okno dialogowe dla reguły superpozycji
Autor

Pan Frenzel jest odpowiedzialny za rozwój produktów do analizy dynamicznej. Zajmuje się również wsparciem technicznym dla klientów Dlubal Software.

Odniesienia
  1. Meskouris, K. Baudynamik, Modelle, Methoden, Praxisbeispiele. Ernst & Sohn, Berlin, 1999.
