Quelle est la signification de la superposition selon la règle CQC dans l'analyse dynamique ?

Réponse

La combinaison quadratique complète (règle CQC) doit être appliquée si des formes modales adjacentes avec des périodes inférieures à 10 % sont présentes lors de l'analyse de modèles 3D avec des modes propres mixtes de torsion et de translation. Si ce n'est pas le cas, la règle de la racine carrée de la somme des carrés (règle SRSS) est appliquée. La règle CQC doit être appliquée dans tous les autres cas. Elle est définie comme suit :

${\mathrm E}_{\mathrm{CQC}}=\sqrt{\sum_{\mathrm i=1}^{\mathrm p}\sum_{\mathrm j=1}^{\mathrm p}{\mathrm E}_{\mathrm i}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}$

avec le facteur de corrélation :

${\mathrm\varepsilon}_{\mathrm{ij}}=\frac{8\sqrt{{\mathrm D}_{\mathrm i}{\mathrm D}_{\mathrm j}}({\mathrm D}_{\mathrm i}+{\mathrm D}_{\mathrm j})\mathrm r^{\displaystyle\frac32}}{\left(1-\mathrm r^2\right)^2+4{\mathrm D}_{\mathrm i}{\mathrm D}_{\mathrm j}\mathrm r(1+\mathrm r^2)+4(\mathrm D_{\mathrm i}^2+\mathrm D_{\mathrm j}^2)\mathrm r^2}$

où :

$\mathrm r=\frac{{\mathrm\omega}_{\mathrm j}}{{\mathrm\omega}_{\mathrm i}}$

Le coefficient de corrélation est simplifié si la valeur d'amortissement D est identique pour tous les autres modes propres :

${\mathrm\varepsilon}_{\mathrm{ij}}=\frac{8\mathrm D^2(1+\mathrm r)\mathrm r^{\displaystyle\frac32}}{\left(1-\mathrm r^2\right)^2+4\mathrm D^2\mathrm r(1+\mathrm r^2)}$

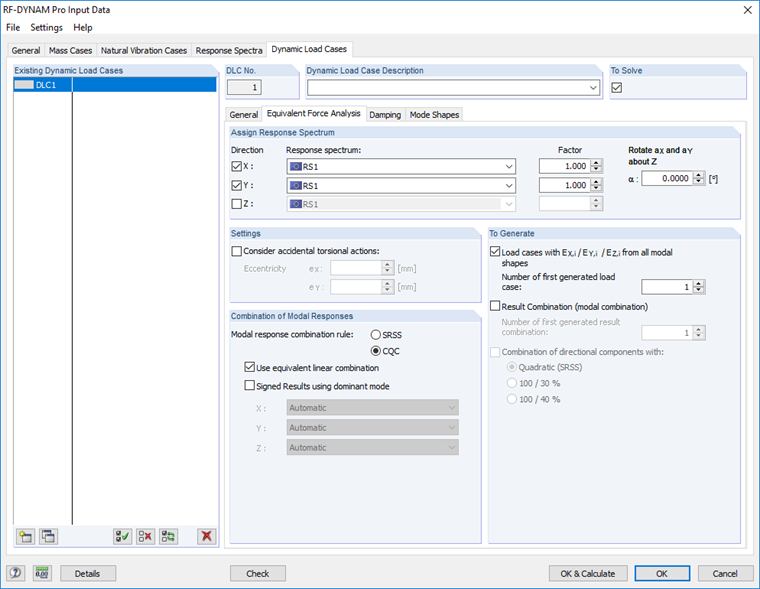

Par analogie avec la règle SRSS, la règle CQC peut également être exécutée comme une combinaison linéaire équivalente. La formule de la règle CQC modifiée est la suivante :

${\mathrm E}_{\mathrm{CQC}}=\sum_{\mathrm i=1}^{\mathrm p}{\mathrm f}_{\mathrm i}{\mathrm E}_{\mathrm i}$

où :

${\mathrm f}_{\mathrm i}=\frac{{\displaystyle\sum_{\mathrm i=1}^{\mathrm p}}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}{\sqrt{{\displaystyle\sum_{\mathrm i=1}^{\mathrm p}}{\displaystyle\sum_{\mathrm j=1}^{\mathrm p}}{\mathrm E}_{\mathrm i}{\mathrm\varepsilon}_{\mathrm{ij}}{\mathrm E}_{\mathrm j}}}$

Mots-clés

CQC

Littérature

[1]   Meskouris, K. (1999). Baudynamik, Modelle, Methoden, Praxisbeispiele. Berlin: Ernst & Sohn.
