Qual è il significato della sovrapposizione secondo la regola CQC in un'analisi dinamica?

Risposta

La combinazione quadratica completa (regola CQC) deve essere applicata se ci sono le forme modali adiacenti, i cui periodi differiscono per circa meno del 10%, quando si analizzano i modelli spaziali con le forme modali combinate torsionali/traslazionali. Se questo non è il caso, si applica la radice quadrata della somma dei quadrati (regola SRSS). In tutti gli altri casi, è necessario applicare la regola CQC. La regola CQC è definita come segue:

Regola CQC standard

ECQC=i=1pj=1pEi·εij·Ej

εij Coefficiente di correlazione

con il coefficiente di correlazione:

εij=8·Di·Dj·(Di+r·Dj)·r32(1-r2)2+4·Di·Dj·r·(1+r2)+4·(Di2+Dj2)·r2

Il coefficiente di correlazione è semplificato se il valore di smorzamento viscoso D è selezionato per essere lo stesso per tutte le forme modali:

εij=8·D2·(1+r)·r32(1-r2)2+4·D2·r·(1+r2)

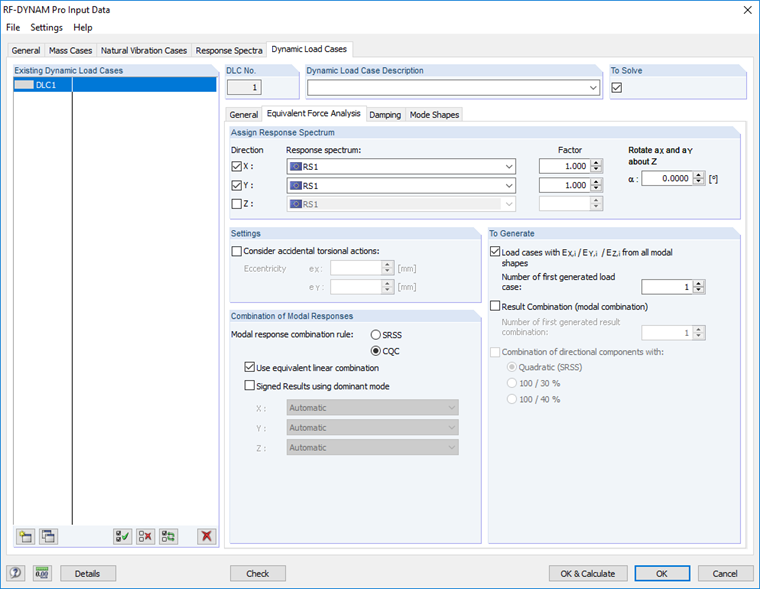

Per analogia con la regola SRSS, la regola CQC può anche essere eseguita come una combinazione lineare equivalente. La formula della regola CQC modificata è la seguente:

Regola CQC modificata - Combinazione lineare equivalente

ECQC = i = 1p fi · Ei     mit     fi = j=1pεij·Eji=1pj=1pEi·εij·Ej

Parole chiave

CQC

Riferimento

[1]   Meskouris, K. (1999). Baudynamik, Modelle, Methoden, Praxisbeispiele. Berlin: Ernst & Sohn.
