FAQ 003503 RU

20. августа 2019

Sonja von Bloh Управление данными RFEM RSTAB

Сохранены пользовательские профили и как я могу получить к ним доступ?

Ответ

Сечения, которые не содержатся в библиотеке сечений, могут быть введены в RFEM в двух направлениях.

1-й Программы сечений SHAPE-THIN и SHAPE-MASSIVE

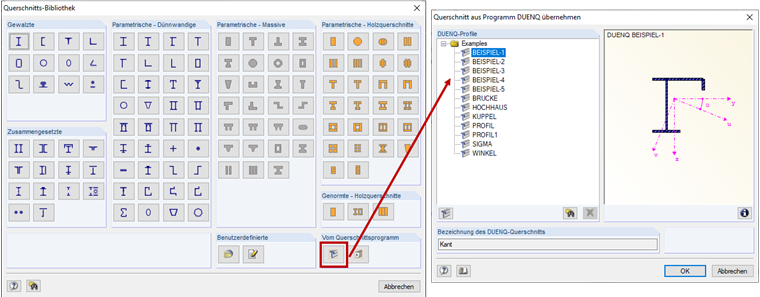

Пользовательские сечения могут быть созданы с помощью программ поперечного сечения SHAPE-THIN или SHAPE-MASSIVE. Профиль SHAPE-THIN или SHAPE-MASSIVE можно импортировать с помощью библиотеки сечений. Для этого нажмите на «Импортировать сечение из программы SHAPE-THIN» или «Импорт сечений из программы SHAPE MORE» в диалоговом окне «Новое сечение» (рисунок 1). В этом диалоговом окне можно выбрать и импортировать требуемое сечение. Пожалуйста, обратите внимание, что сечения должны быть рассчитаны и сохранены в SHAPE-THIN или SHAPE-MASSIVE перед импортированием значений в поперечном сечении. Можно импортировать только каждое сечение отдельно.

2. Создание пользовательского сечения в программе RFEM / RSTAB

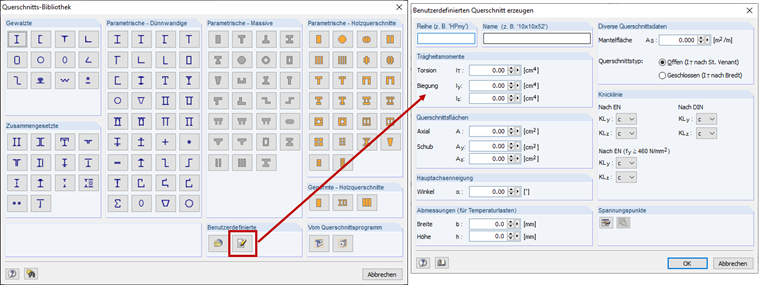

Если значения сечений изготовителя известны, их можно создать в базе данных сечений RFEM / RSTAB с помощью опции «Создание нового пользовательского сечения» (рисунок 2). В отличие от сечений, созданных с помощью SHAPE-THIN или SHAPE-MASSIVE, данные определяемые пользователем сечения не могут быть рассчитаны в дополнительных модулях, таких как RF- / STEEL EC3, потому что данные, необходимые для расчета, такие как c / t-частей, отсутствует.

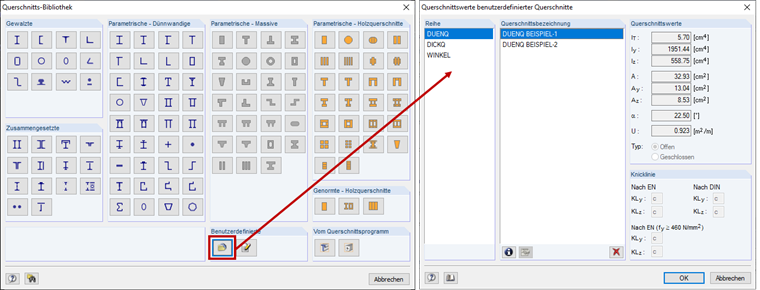

Чтобы получить доступ к пользовательским профилям, нажмите кнопку «Сохранять сохраненные пользовательские сечения» в библиотеке сечений (рисунок 3).

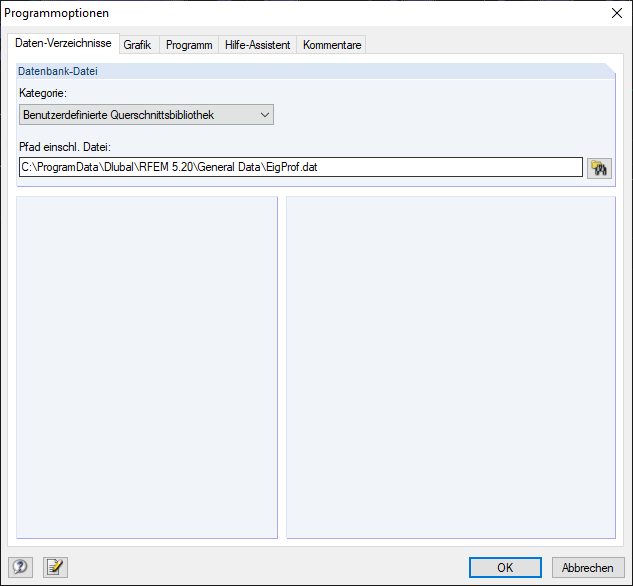

Пользовательские сечения сохраняются в записи EigProf.dat отдельно взятыми. Даже при переходе от версии (например, от X.19.XXXX до X.20.XXXX), данные сечения будут импортированы. Место хранения определяемой пользователем библиотеки сечений можно определить с помощью опций программы (рисунок 4). Можно скопировать пользовательскую базу данных профилей, уже созданную на рабочем месте, и вставить ее в соответствующую директорию другого рабочего центра. Пользовательские профили, таким образом, также доступны на другой рабочей станции без необходимости их повторного импорта.

Ключевые слова

EigProf.dat Расчетное сечение Пользовательский разрез
