1. programmi di sezioni trasversali SHAPE‑THIN e SHAPE‑MASSIVE

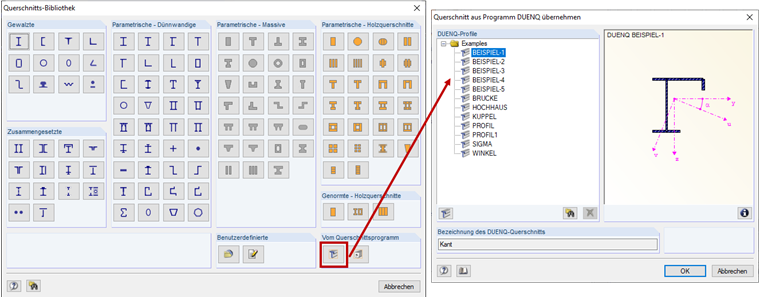

È possibile creare le sezioni trasversali definite dall'utente nei programmi di sezioni trasversali SHAPE‑THIN o SHAPE‑MASSIVE. Le sezioni trasversali SHAPE‑THIN e SHAPE‑MASSIVE possono essere importate utilizzando la libreria delle sezioni trasversali. Per fare ciò, fare clic su "Importa sezione trasversale dal programma SHAPE-THIN" o "Importa sezione trasversale dal programma SHAPE-MASSIVE" nella finestra di dialogo "Nuova sezione trasversale" (Figura 01). In questa finestra di dialogo, è possibile selezionare e importare qualsiasi sezione trasversale. Si noti che le sezioni trasversali devono essere calcolate e salvate in SHAPE‑THIN o SHAPE‑MASSIVE prima di importare le proprietà della sezione trasversale. È possibile importare ogni sezione trasversale solo individualmente.
2. Sezione trasversale definita dall'utente in RFEM 5 o RSTAB 8

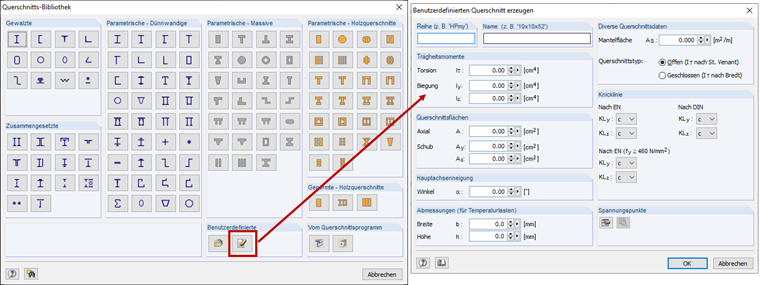

Se le proprietà della sezione trasversale del produttore sono note, possono essere create nella libreria delle sezioni trasversali di RFEM 5 o RSTAB 8 utilizzando l'opzione "Crea nuova sezione trasversale definita dall'utente" (Figura 02). A differenza delle sezioni trasversali create con SHAPE‑THIN o SHAPE‑MASSIVE, non è possibile progettare queste sezioni trasversali definite dall'utente nei moduli aggiuntivi, come RF‑/STEEL EC3, perché i dati necessari per il progetto, come le parti c/t, mancano.

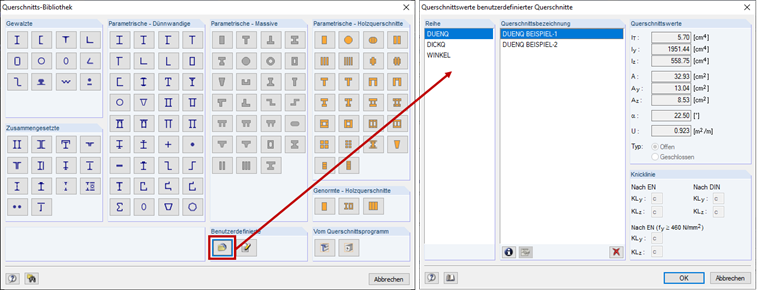

Per accedere alle sezioni trasversali definite dall'utente, fare clic sul pulsante "Carica sezioni trasversali definite dall'utente salvate" nella libreria delle sezioni trasversali (Figura 03).

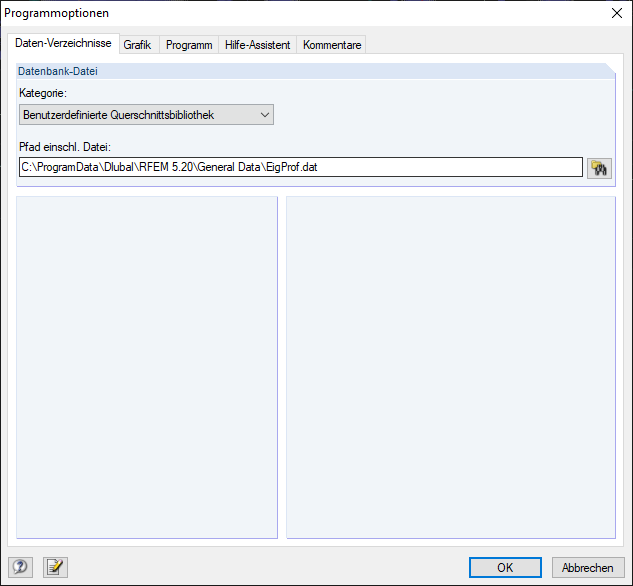

Le sezioni trasversali definite dall'utente vengono salvate per tutti gli elementi nel file EigProf.dat. Anche nel caso di un aggiornamento della versione (ad esempio, da X.19.XXXX a X.20.XXXX), queste sezioni trasversali saranno importate. La posizione di archiviazione della libreria delle sezioni trasversali definita dall'utente può essere determinata utilizzando le opzioni del programma (Figura 04). È possibile copiare una libreria di sezioni trasversali definita dall'utente creata su una workstation e incollarla nella rispettiva directory dell'altra workstation. Le sezioni trasversali definite dall'utente sono quindi disponibili anche sull'altra stazione di lavoro senza doverle importare di nuovo.
