Gdzie są zapisywane profile zdefiniowane przez użytkownika i w jaki sposób mogę uzyskać do nich dostęp?

Odpowiedź

Istnieją dwa sposoby wprowadzania przekrojów do programu RFEM/RSTAB, których nie ma w bibliotece przekrojów.

1. Programy przekrojów SHAPE-THIN i SHAPE-MASSIVE

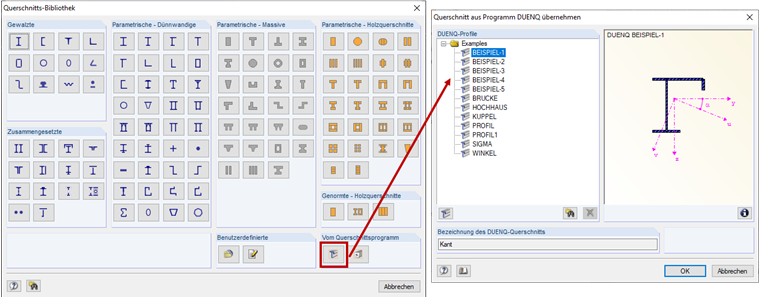

Przekroje zdefiniowane przez użytkownika można utworzyć za pomocą programów SHAPE-THIN lub SHAPE-MASSIVE. Przekroje SHAPE-THIN lub SHAPE-MASSIVE można importować z biblioteki przekrojów. W tym celu w oknie dialogowym „Nowy przekrój” należy kliknąć „Importować przekrój z programu SHAPE-THIN” lub „Importować przekrój z programu SHAPE MASSIVE” (Rysunek 01). W tym oknie dialogowym można wybrać i zaimportować dowolny przekrój. Należy pamiętać, że przed zaimportowaniem właściwości przekroju należy go obliczyć i zapisać w SHAPE-THIN lub SHAPE-MASSIVE. Każdy przekrój można importować tylko osobno.

2. Tworzenie przekroju zdefiniowanego przez użytkownika w programie RFEM/RSTAB

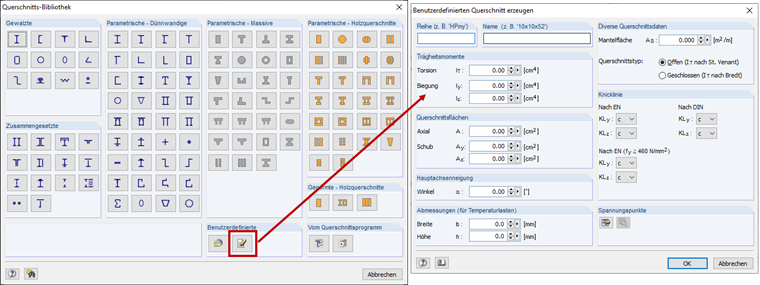

Jeżeli właściwości przekroju są znane producentowi, można je utworzyć w bibliotece przekrojów programu RFEM/RSTAB za pomocą opcji "Utworzyć nowy przekrój zdefiniowany przez użytkownika" (Rysunek 02). W przeciwieństwie do przekrojów utworzonych w programie SHAPE-THIN lub SHAPE-MASSIVE, nie jest możliwe zaprojektowanie przekrojów zdefiniowanych przez użytkownika w modułach dodatkowych, takich jak RF-/STEEL EC3, ponieważ dane te są niezbędne do brakuje obliczeń, takich jak części c/t.

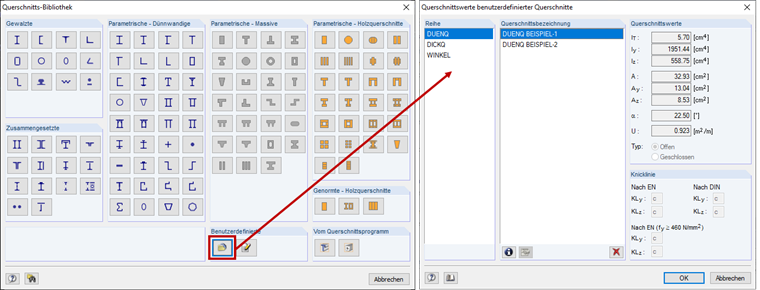

Aby uzyskać dostęp do przekrojów zdefiniowanych przez użytkownika, w bibliotece przekrojów należy kliknąć przycisk „Wczytać zapisane przekroje zdefiniowane przez użytkownika” (Rysunek 03).

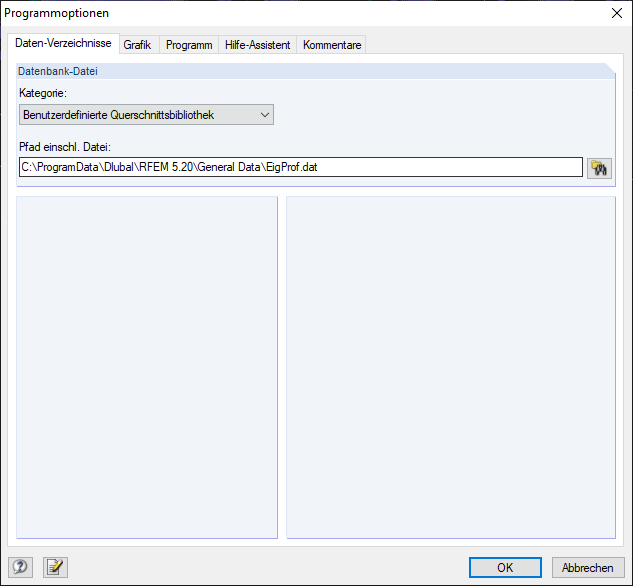

Przekroje zdefiniowane przez użytkownika ze wszystkich modeli są zapisywane w pliku EigProf.dat. Przekroje te zostaną zaimportowane, nawet w przypadku aktualizacji wersji (na przykład z X.19.XXXX do X.20.XXXX). Miejsce przechowywania w bibliotece przekrojów zdefiniowanej przez użytkownika można określić za pomocą opcji programu (Rysunek 4). Istnieje możliwość skopiowania zdefiniowanej przez użytkownika bazy danych profili, utworzonej już na jednej stacji roboczej i wklejenia do odpowiedniego katalogu na drugiej stacji roboczej. Dzięki temu przekroje zdefiniowane przez użytkownika są dostępne również na drugiej stacji roboczej bez konieczności ich ponownego importowania.

Słowa kluczowe

EigProf.dat Niestandardowy przekrój Przekrój zdefiniowany przez użytkownika
