Kde jsou uložené uživatelsky zadané profily a jak se k ním lze dostat?

Odpověď

Průřezy, které nejsou obsažené v databázi průřezů, lze ošetřit v programu RFEM/RSTAB dvěma způsoby.

1. Průřezové programy SHAPE-THIN a SHAPE-MASSIVE

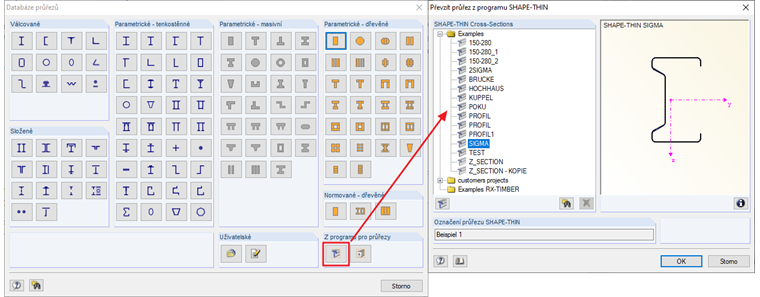

Uživatelsky zadané průřezy můžeme vytvářet v programech pro posouzení průřezů SHAPE-THIN resp. SHAPE-MASSIVE. Profily v programech SHAPE-THIN resp. SHAPE-MASSIVE je možné načíst z databáze průřezů. Za tímto účelem klikněte na tlačítko "Importovat průřez z programu SHAPE-THIN" resp. "Importovat průřez z programu SHAPE-MASSIVE" v dialogu "Nový průřez" (Obrázek 1). V tomto dialogu lze vybrat a převzít požadovaný průřez. Je třeba si uvědomit, že průřezy musí být v programu SHAPE-THIN resp. SHAPE-MASSIVE spočítané a uložené předtím, než mohou být načteny průřezové charakteristiky. Možné je pouze každý průřez načíst samostatně.

2. Vytvoření uživatelsky definovaného průřezu v programu RFEM/RSTAB

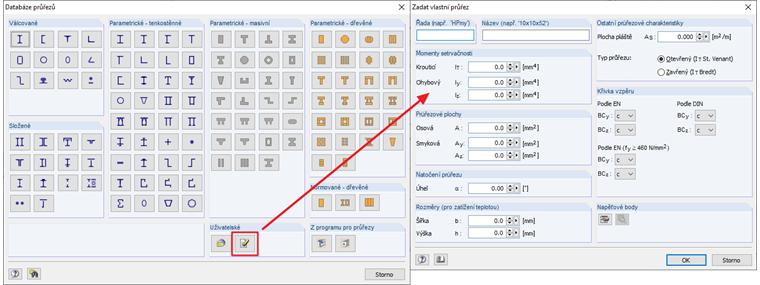

Pokud jsou k dispozici průřezové charakteristiky od výrobce, můžeme je vytvořit v databázi průřezů programu RFEM/RSTAB pomocí volby "Vytvořit nový uživatelsky zadaný průřez" (Obrázek 2). Na rozdíl od průřezů vytvořených pomocí programů SHAPE-THIN resp. SHAPE-MASSIVE nemohou být tyto uživatelsky zadané průřezy posouzeny v přídavných modulech RF-/STEEL EC3, protože chybí údaje nezbytné pro posouzení, jako například c/t-části.

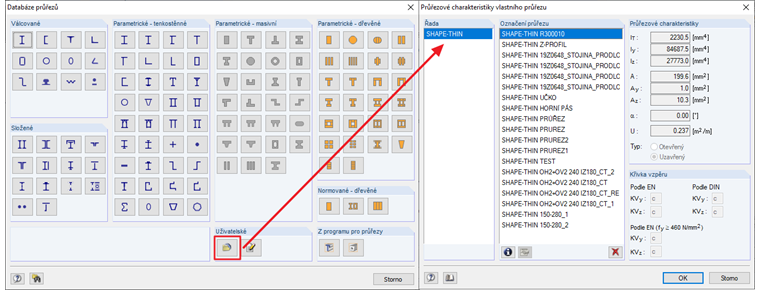

Uživatelské průřezy lze otevřít kliknutím na tlačítko "Načíst uživatelsky zadané průřezy" v databázi průřezů (Obrázek 3).

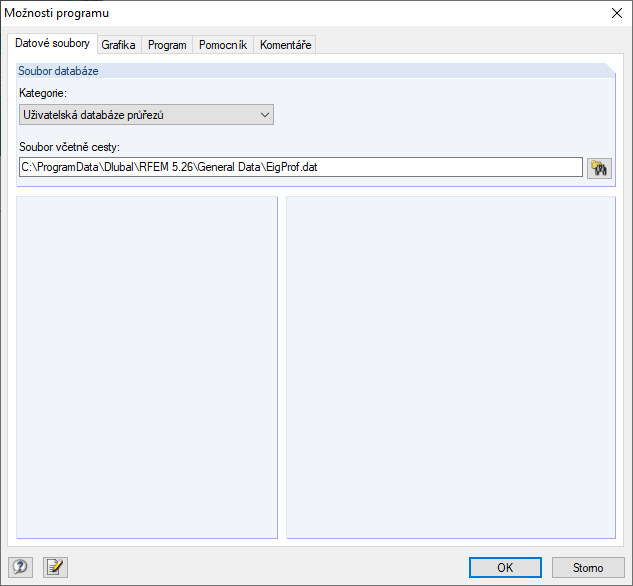

Uživatelsky zadané průřezy se ukládají v souboru EigProf.dat. I v případě aktualizace verze (například z X.19.XXXX na X.20.XXXX) se tyto průřezy načtou. Místo uložení uživatelsky zadané databáze průřezů lze stanovit pomocí programových možností (Obrázek 4). Uživatelsky definovanou databázi profilů lze na jedné pracovní stanici zkopírovat a vložit do příslušného adresáře na druhé pracovní stanici. Uživatelsky zadané profily jsou tak k dispozici i na jiném pracovním místě, aniž by bylo nutné je znovu načítat.
