Secções definidas pelo utilizador

1. programas de secções SHAPE‑THIN e SHAPE‑MASSIVE

As secções definidas pelo utilizador podem ser criadas nos programas de secção SHAPE‑THIN ou SHAPE‑MASSIVE. As secções do SHAPE‑THIN ou SHAPE‑MASSIVE podem ser importadas através da biblioteca de secções. Para fazer isso, clique em "Importar secção do programa SHAPE-THIN" ou "Importar secção do programa SHAPE-MASSIVE" na caixa de diálogo "Nova secção" (Figura 01). Nesta caixa de diálogo, é possível selecionar e importar a secção pretendida. Tenha em atenção que as secções têm de ser previamente calculadas e guardadas no SHAPE‑THIN ou SHAPE‑MASSIVE para poder importar as propriedades de secção. Apenas é possível importar uma secção de cada vez.

2. Secção definida pelo utilizador no RFEM 5 ou RSTAB 8

Se as propriedades de secção do fabricante forem conhecidas, estas podem ser criadas na biblioteca de secções do RFEM 5 ou RSTAB 8 através da opção "Criar nova secção definida pelo utilizador" (Figura 02). Contrariamente às secções criadas com o SHAPE-THIN ou o SHAPE-MASSIVE, não é possível dimensionar essas secções definidas pelo utilizador em módulos adicionais, tais como o RF-STEEL EC3, porque os dados necessários para as verificações, tais como partes c/t, estão em falta.

Para carregar as secções definidas pelo utilizador, clique no botão "Carregar secções guardadas definidas pelo utilizador" na biblioteca de secções (Figura 03).

As secções definidas pelo utilizador são guardadas para todos os elementos no ficheiro Materialien_User.dbd. Mesmo no caso de uma atualização de versão (por exemplo, de X.19.XXXX para X.20.XXXX), serão importadas estas secções. A localização de armazenamento da biblioteca de secções definidas pelo utilizador pode ser determinada através das opções do programa (Figura 04). É possível copiar uma biblioteca de secções definidas pelo utilizador criada num local de trabalho e cola-la no respetivo diretório de outro local de trabalho. As secções definidas pelo utilizador estão também disponíveis noutra estação de trabalho sem ter de as importar novamente.

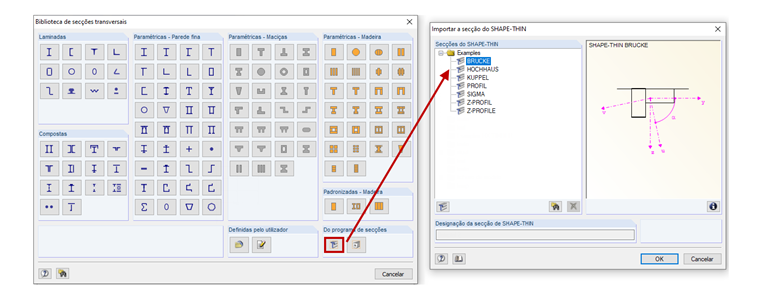

Importar a secção do SHAPE-THIN

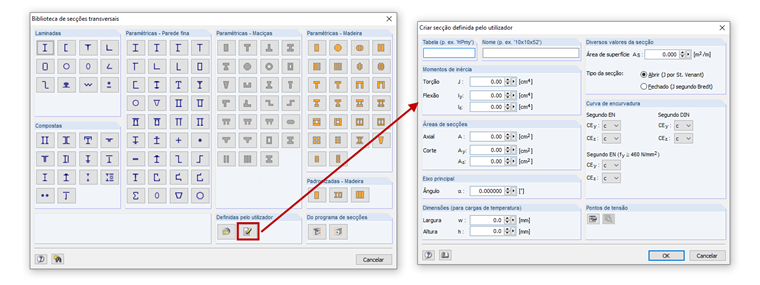

Criar secção definida pelo utilizador

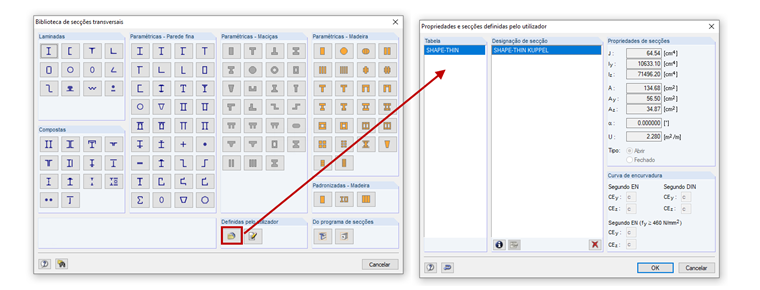

Carregar secções definidas pelo utilizador

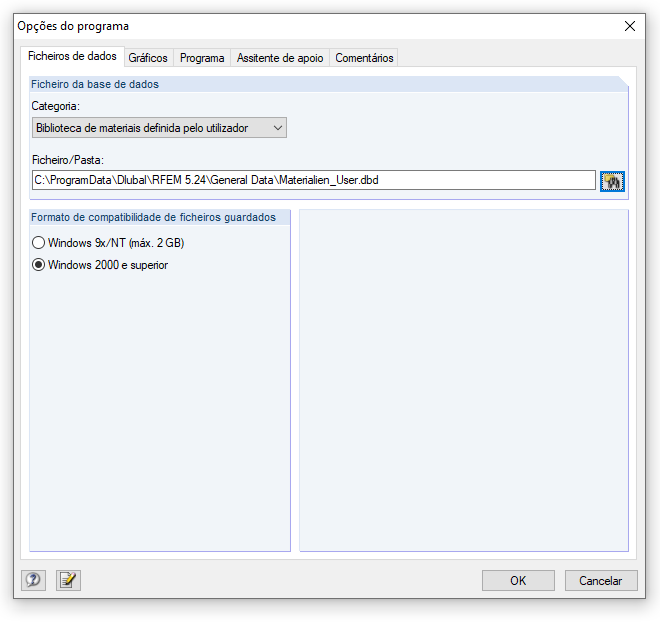

Localização da biblioteca de seções definidas pelo utilizador
