回复:
有两种方法可以将截面库中没有的截面输入 RFEM 5 和 RSTAB 8。
1. Querschnittsprogramme DUENQ und DICKQ

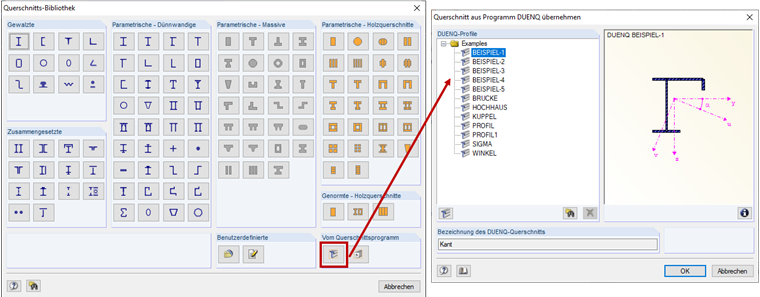

Benutzerdefinierte Querschnitte können mit den Querschnittsprogrammen DUENQ bzw. DICKQ erzeugt werden. Die DUENQ- bzw. DICKQ-Profile können über die Querschnittsbibliothek eingelesen werden. Dazu ist im Dialog "Neuer Querschnitt" auf die Schaltfläche "Querschnitt vom Programm DUENQ übernehmen" bzw. "Querschnitt vom Programm DICKQ übernehmen" zu klicken (Bild 1). In diesem Dialog kann dann das gewünschte Profil ausgewählt und importiert werden. Bitte beachten Sie, dass die Profile in DUENQ bzw. DICKQ berechnet und gespeichert sein müssen, ehe die Querschnittswerte eingelesen werden können. Es ist nur möglich, jeden Querschnitt einzeln einzulesen.
2. Benutzerdefinierter Querschnitt in RFEM 5 oder RSTAB 8

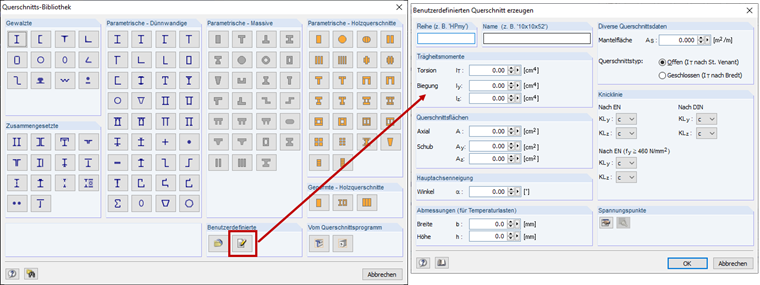

Sind die Querschnittswerte des Herstellers bekannt, lassen sich diese in der Querschnittsdatenbank von RFEM 5 oder RSTAB 8 mit der Option "Neuen benutzerdefinierten Querschnitt erzeugen" anlegen (Bild 2). Diese benutzerdefinierte Querschnitte können im Gegensatz zu den mit DUENQ oder DICKQ erzeugten Querschnitten in Zusatzmodulen wie RF-/STAHL EC3 nicht bemessen werden, da für die Bemessung notwendige Angaben wie c/t-Teile fehlen.

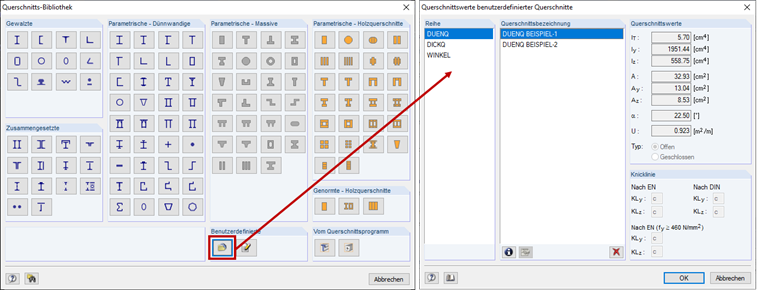

Der Zugriff auf die benutzerdefinierten Profile ist über die Schaltfläche "Gesicherte benutzerdefinierte Querschnitte einlesen" in der Querschnittsbibliothek möglich (Bild 3).

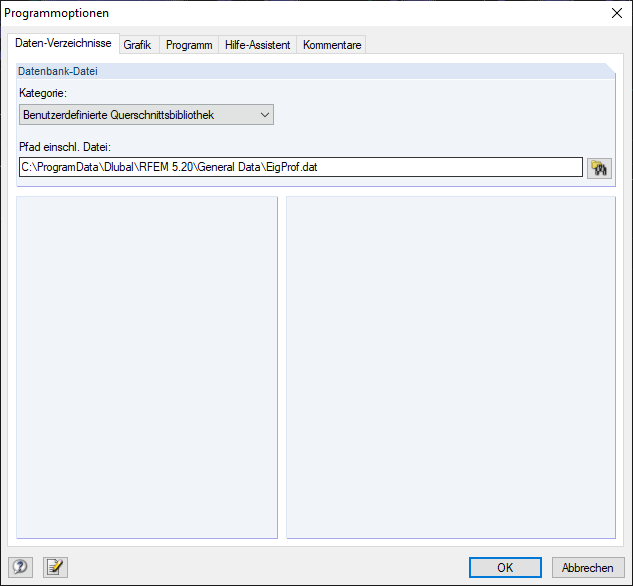

Die benutzerdefinierten Querschnitte werden positionsübergreifend in der Datei EigProf.dat gespeichert. Auch bei einem Versionssprung (zum Beispiel von X.19.XXXX auf X.20.XXXX) werden diese Querschnitte übernommen. Der Speicherort der benutzerdefinierten Querschnittsbibliothek kann über die Programmoptionen ermittelt werden (Bild 4). Es ist möglich, eine auf einem Arbeitsplatz bereits angelegte benutzerdefinierte Profildatenbank zu kopieren und in das jeweilige Verzeichnis des anderen Arbeitsplatzes einzufügen. Die benutzerdefinierten Profile stehen damit auch auf dem anderen Arbeitsplatz zur Verfügung, ohne diese nochmals einlesen zu müssen.
