Расчет эффективной толщины элемента и площади малого сдвига в программе SHAPE-THIN

Программа SHAPE‑THIN рассчитывает очень малую площадь сдвига. В чем может быть причина?

Ответ:

Площадь сдвига обычно в программе рассчитывается следующим образом:

Ay = Iz2∫A*Szt*2dA*

Iz

Flächenmoment 2. Grades bezogen auf Achse z

Sz

Flächenmoment 1. Grades bezogen auf Achse z

t*

effektive Elementdicke für Schubübertragung

A*

Fläche basierend auf effektiver Schubdicke t*
Площадь сдвига Ay

Az = Iy2∫A*Syt*2dA*

Iy

Flächenmoment 2. Grades bezogen auf Achse y

Sy

Flächenmoment 1. Grades bezogen auf Achse y

t*

effektive Elementdicke für Schubübertragung

A*

Fläche basierend auf effektiver Schubdicke t*
Площадь сдвига Az

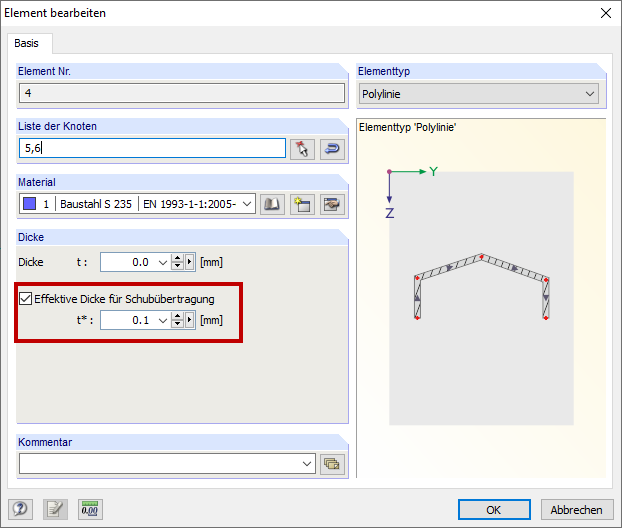

Поскольку полезная толщина элемента для передачи сдвига t* оказывает на площадь сдвига значительное влияние, рекомендуем проверить именно ее (см. Рисунок 01).

Часто задаваемые вопросы 003547
EN-US | Флаг FAQ
[EN] FAQ 003547 | Программа SHAPE‑THIN рассчитывает очень малую площадь сдвига. Почему?
Эффективная толщина сдвига t*
Эффективная толщина сдвига t*
