Cálculo da espessura efetiva do elemento e da pequena área de corte no SHAPE-THIN

Q: O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

A área de corte é calculada da seguinte forma:A espessura efetiva do elemento para a transferência de corte t* tem uma influência significativa na área de corte. Por isso, deve ser verificada a espessura efetiva definida do elemento para a transferência de corte t* (Figura 01) dos elementos.

O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

Resposta:

A área de corte é calculada da seguinte forma:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Segundo momento de inércia em relação ao eixo z
S_z	Momento estático em relação ao eixo z
t*	é a espessura efetiva do elemento para a transferência de corte,
A*:	é a área de superfície baseada na espessura de corte efetiva t*.

Área de corte Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Momento de inércia em relação ao eixo y
S_y	Primeiro momento de inércia em relação ao eixo y
t*	é a espessura efetiva do elemento para a transferência de corte,
A*:	é a área de superfície baseada na espessura de corte efetiva t*.

Área de corte Az

A espessura efetiva do elemento para a transferência de corte t* tem uma influência significativa na área de corte. Por isso, deve ser verificada a espessura efetiva definida do elemento para a transferência de corte t* (Figura 01) dos elementos.

FAQ

[EN] FAQ 003547 | O SHAPE-THIN calcula uma área de corte muito pequena. Qual é a razão para isso?

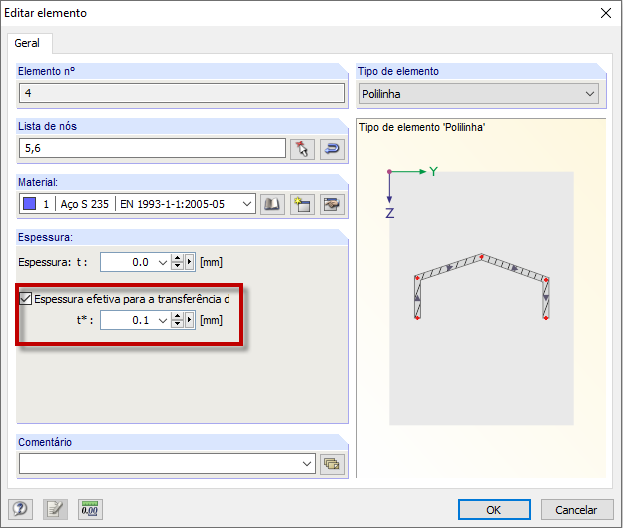

Espessura efetiva para transferência de corte t*

Autor

A Eng.ª von Bloh fornece apoio técnico a clientes e também é responsável pelo desenvolvimento do programa RSECTION e pelas estruturas de aço e alumínio.
