Calcul de l’épaisseur efficace de l’élément et de l’aire de cisaillement faible dans SHAPE-THIN

Q: SHAPE-THIN calcule une aire de cisaillement très faible. Pourquoi ?

L’aire de cisaillement est calculée comme suit :L’épaisseur efficace de l’élément pour le transfert de cisaillement t* a une influence importante sur l’aire de cisaillement. Il convient donc de vérifier l’épaisseur efficace définie de l’élément pour le transfert de cisaillement t* (Figure 01) des éléments.

SHAPE-THIN calcule une aire de cisaillement très faible. Pourquoi ?

Réponse:

L’aire de cisaillement est calculée comme suit :

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	Second moment d’inertie de surface par rapport à l’axe z
S_z	Moment statique de surface de l’ordre 1 par rapport à l’axe z
t*	Épaisseur d’élément effective pour transfert de cisaillement
A*	Surface fondée sur l'épaisseur de cisaillement efficace t*

Surface de cisaillement Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Moment d’inertie de surface par rapport à l’axe y
S_y	Moment statique de premier ordre par rapport à l’axe y
t*	Épaisseur des composants effectifs pour le transfert de cisaillement
A*	Surface basée sur l’épaisseur de cisaillement efficace t*

Surface de cisaillement Az

L’épaisseur efficace de l’élément pour le transfert de cisaillement t* a une influence importante sur l’aire de cisaillement. Il convient donc de vérifier l’épaisseur efficace définie de l’élément pour le transfert de cisaillement t* (Figure 01) des éléments.

FAQ

[FR] FAQ 003547 | SHAPE-THIN calcule une aire de cisaillement très faible. Pourquoi ?

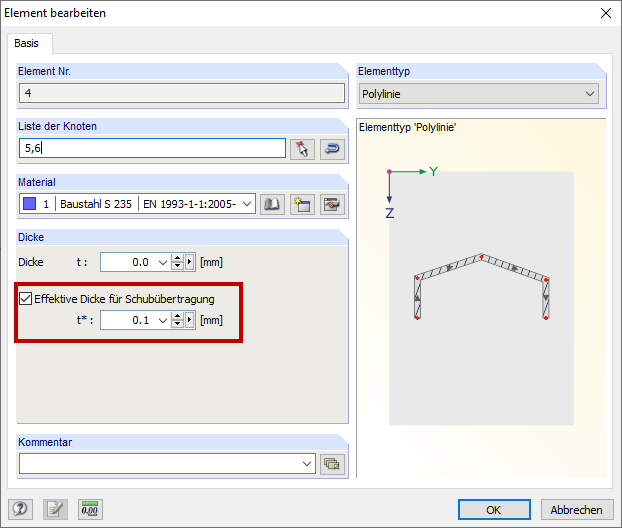

Épaisseur efficace pour le transfert de cisaillement t *
