[EN] FAQ 003547 | SHAPE-THIN calcula un área a cortante muy pequeña. ¿Cuál es el motivo?

FAQ Vídeo explicativo

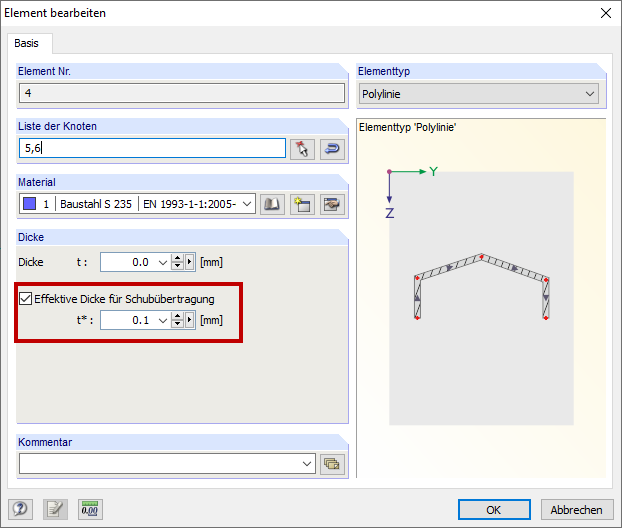

Espesor eficaz para la transmisión del cortante t *

Volver a preguntas más frecuentes (FAQ)

2. septiembre 2019

003547

Estructuras ligeras y de aluminio

SHAPE-THIN calcula un área a cortante muy pequeña. ¿Cuál es el motivo?

Respuesta

El área de cortante se calcula como a continuación:

${\mathrm A}_{\mathrm y}\;=\;\frac{{\mathrm I}_{\mathrm z}^2}{\int_{\mathrm A^\ast}\left({\displaystyle\frac{{\mathrm S}_{\mathrm z}}{\mathrm t^\ast}}\right)^2\operatorname d\mathrm A^\ast}$

${\mathrm A}_{\mathrm z}\;=\;\frac{{\mathrm I}_{\mathrm y}^2}{\int_{\mathrm A^\ast}\left({\displaystyle\frac{{\mathrm S}_{\mathrm y}}{\mathrm t^\ast}}\right)^2\operatorname d\mathrm A^\ast}$

Donde:

I_z o I_y:	segundo momento de área respecto al eje z o y
S_z o S_y:	primer momento de área respecto al eje z o y
t*:	espesor eficaz del elemento para la transferencia del cortante
A*:	área de superficie basada en el espesor eficaz de cortante t*

El espesor eficaz del elemento para la transferencia del cortante t* tiene una influencia considerable en el área de cortante. Por lo tanto, se debe comprobar el espesor del elemento eficaz definido para la transferencia del cortante t* (figura 01) de los elementos.
