[EN] FAQ 003547 | SHAPE-THIN oblicza bardzo małą powierzchnię ścinania. Dlaczego?

Wideo wyjaśniające FAQ (w j. angielskim, bez dźwięku)

01
Efektywna grubość ścinania t*

Wstecz

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

14. czerwca 2021

003547

Lekkie konstrukcje aluminiowe

SHAPE -THIN oblicza bardzo mały obszar ścinania. Dlaczego?

Odpowiedź

Pole powierzchni ścinania oblicza się w następujący sposób:

${\mathrm A}_{\mathrm y}\;=\;\frac{{\mathrm I}_{\mathrm z}^2}{\int_{\mathrm A^\ast}\left({\displaystyle\frac{{\mathrm S}_{\mathrm z}}{\mathrm t^\ast}}\right)^2\operatorname d\mathrm A^\ast}$

${\mathrm A}_{\mathrm z}\;=\;\frac{{\mathrm I}_{\mathrm y}^2}{\int_{\mathrm A^\ast}\left({\displaystyle\frac{{\mathrm S}_{\mathrm y}}{\mathrm t^\ast}}\right)^2\operatorname d\mathrm A^\ast}$

gdzie:

I_z lub I_y	jest drugim momentem pola w odniesieniu do osi z lub y,
S_z lub S_y	jest pierwszym momentem pola w odniesieniu do osi z lub y,
t*:	jest efektywną grubością elementu dla przenoszenia ścinania,
A*	oznacza pole powierzchni obliczone na podstawie efektywnej grubości ścinania t*.

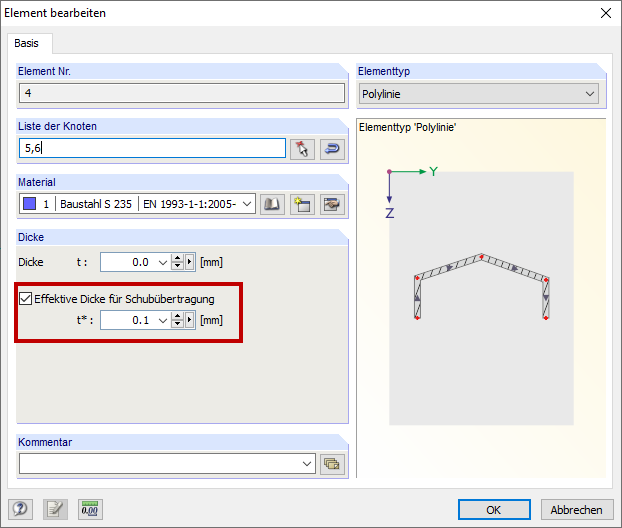

Efektywna grubość elementu dla przenoszenia ścinania t* ma znaczny wpływ na powierzchnię ścinania. Z tego względu należy sprawdzić zdefiniowaną efektywną grubość elementu dla przenoszenia ścinania t* (rys. 01) elementów.
