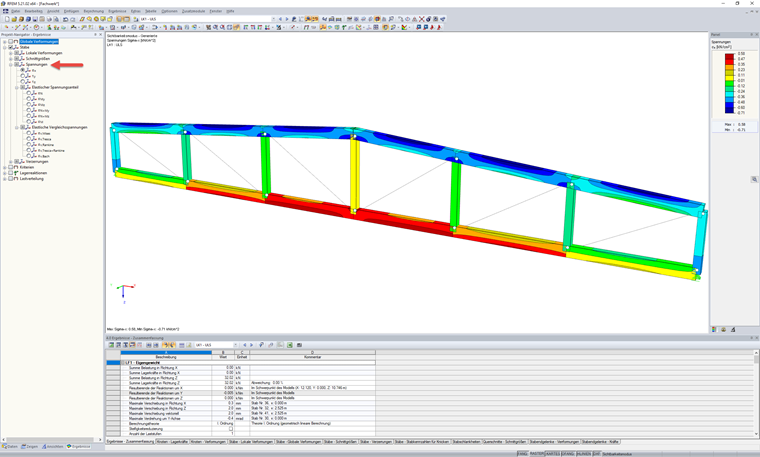

На основе местной оси стержня, результат напряжения стержня дает следующие компоненты напряжения и контрольные напряжения с соответствующей цветовой палитрой:
- Напряжение
- σx
- τY
- τZ
- Упругие компоненты напряжений
- σN
- σMy
- σMz
- σN+My
- σN+Mz
- σM
- Упругие эквивалентные напряжения
- σeqv,Mises
- σv, Треска
- σeqv,Rankine
- σv, Треска+Ранкин
- σeqv,Bach

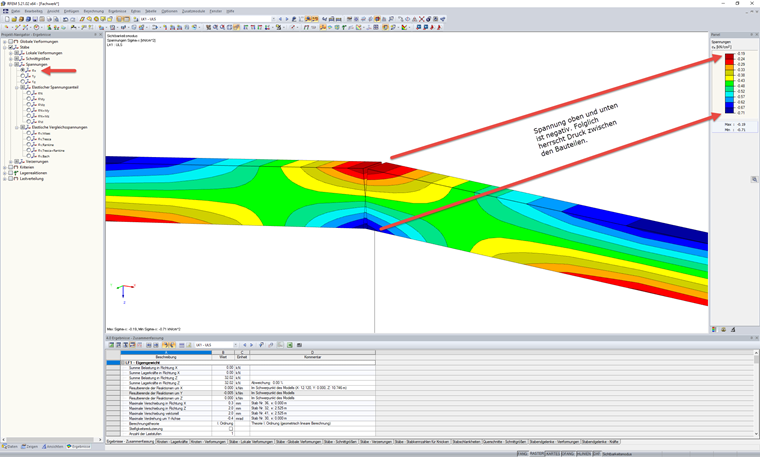

Активировав отображение стержней, соединенных с соединением, и отображения напряжений σx , можно визуализировать напряженное состояние на стержнях и, следовательно, также между стержнями. Если в области между стержнями присутствуют только отрицательные напряжения, то соединение является избыточным.
