Kontrolle überdrückter Fuge im First

Eine überdrückte Fuge zwischen zwei Stäben kann in RFEM über die Stab-Spannungsergebnisse kontrolliert werden. Dieses Spannungsergebnis stellt für Stäbe je Lastsituation die wirkende Spannung als Farbverlauf über die Staboberfläche abhängig von dem zugeordneten Querschnitt dar.

FAQ

FAQ 004286 | Wie kann man eine überdrückte Fuge im First kontrollieren?

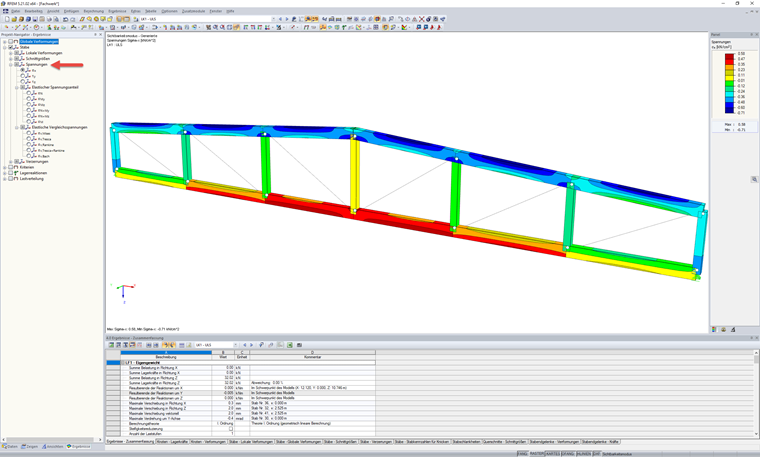

Spannungen an Stäben

Das Stabspannungsergebnis gibt bezogen auf die lokale Stabachse folgende Spannungskomponenten und Vergleichsspannungen mit einer zugehörigen Farbpalette aus:

• Spannungen
  • σ_x
  • τ_y
  • τ_z
• Elastischer Spannungsanteil
  • σ_N
  • σ_My
  • σ_Mz
  • σ_N+My
  • σ_N+Mz
  • σ_M
• Elastische Vergleichsspannungen
  • σ_v,Mises
  • σ_v,Tresce
  • σ_v,Rankine
  • σ_{v,Tresca+Rankine}
  • σ_v,Bach

Mit einer aktiven Darstellung der an die Fuge anschließenden Stäbe und Einblendung der σ_x Spannungen kann der Spannungszustand auf und folglich auch zwischen den Stäben sichtbar gemacht werden. Treten hier im Bereich zwischen den Stäben nur negative Spannungen auf, so ist die Fuge überdrückt.

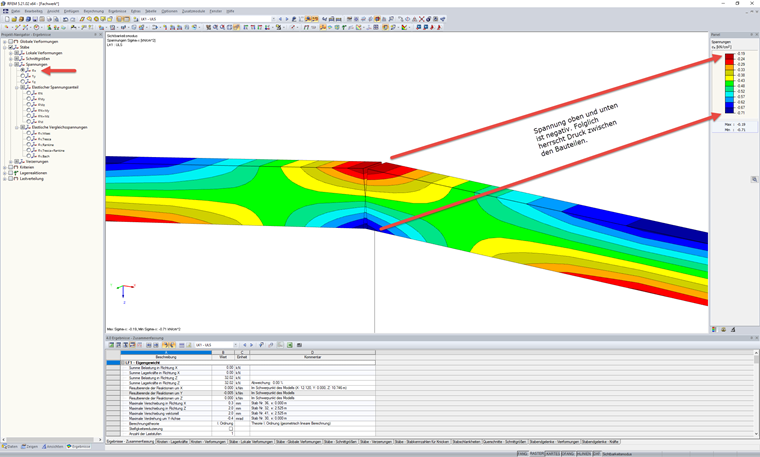

Spannungen an der Fuge
