Comment contrôler un joint surpressé dans la crête?

Réponse

Un assemblage surpressé entre deux barres peut être contrôlé dans RFEM à l'aide des résultats des contraintes des barres. Pour les barres, ce résultat de contrainte représente la contrainte efficace sous forme de dégradé de couleur sur la surface de la barre en fonction de la section assignée.

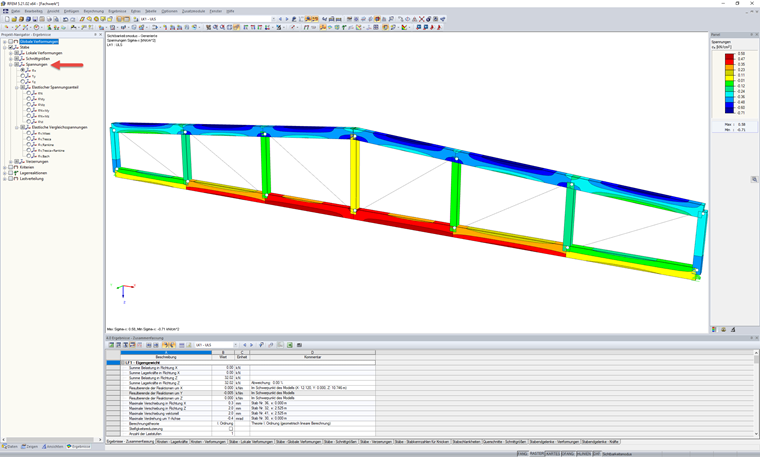

Figure 01 - Contraintes sur les barres

En se basant sur l'axe local de la barre, le résultat des contraintes de barre donne les composants de contrainte et les contraintes de référence suivants avec une palette de couleurs associée:

  • Contrainte
    • σx
    • τ y
    • τ z
  • Composants de contrainte élastique
    • σ N
    • σ My
    • σ Mz
    • σ N + My
    • σ N + Mz
    • σ M
  • Contraintes élastiques variables
    • σeqv,Mises
    • σ v, Trésor
    • σeqv,Rankine
    • σ v, Tresca + Rankine
    • σeqv,Bach

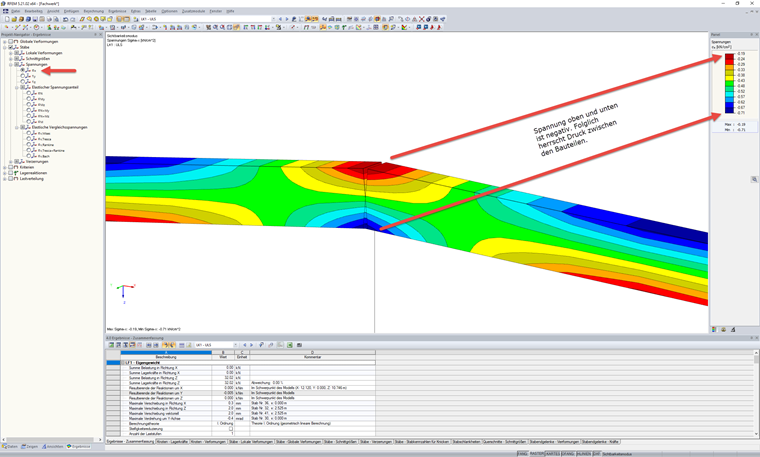

L'affichage actif des contraintes des barres connectées à l'articulation et l'affichage des contraintes σ x permettent de visualiser l'état des contraintes sur, et donc entre les barres. Si seules des contraintes négatives apparaissent dans la zone entre les barres, le joint est surpressé.
