如何控制屋脊中的超压节点?

回答

在RFEM中可以通过杆件应力结果控制两个杆件之间的超压连接。 对于杆件,该应力结果表示有效应力,该应力作为在整个杆件表面上的颜色梯度取决于所分配的截面。

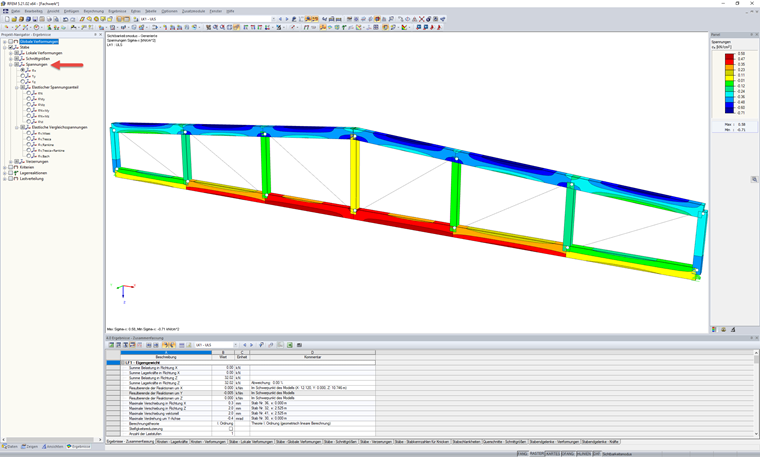

图片 01 - 杆件受力

杆件应力结果基于局部杆件轴线给出以下应力分量和参考应力以及相关的调色板:

  • 应力
    • σX
    • τÿ
    • τž
  • 弹性应力部分
    • σñ
    • σ
    • σMz
    • σN +我
    • σN + Mz
    • σ 中号
  • 弹性等效应力
    • σv ,单位
    • σv,应力
    • σv ,Rankine
    • σv ,特雷斯卡+朗金
    • σv ,巴赫

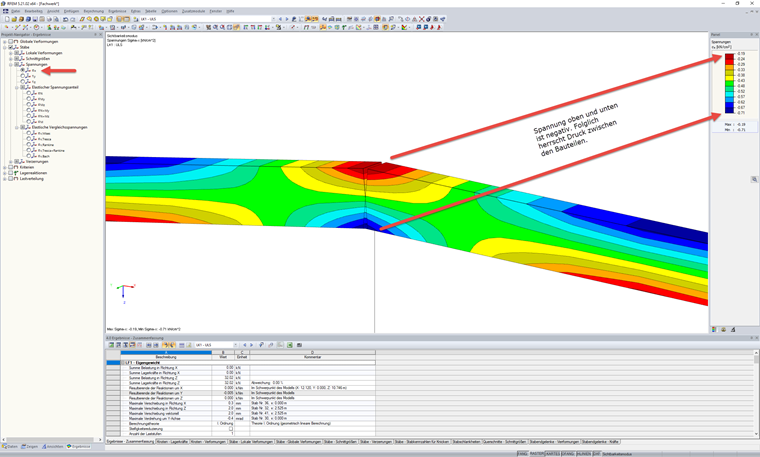

使用有源显示用于连接到接头构件,并显示该σX的应力,所以能够直观上应力的状态,并且因此也成员之间。 如果在杆件之间的区域中只出现负应力,则节点过压。

关键词

节点 上弦杆 桁架杆件 椽条 压接接头
