Verificação da ligação comprimida na cumeeira

Uma junta com pressão excessiva entre duas barras pode ser controlada no RFEM através dos resultados da tensão da barra. Este resultado da tensão representa a tensão de atuação para as barras por situação de carga com uma graduação de cor sobre a superfície da barra, dependendo da secção atribuída.

faq

FAQ 004286 |
Como se pode controlar uma junta com pressão excessiva na cumeeira?

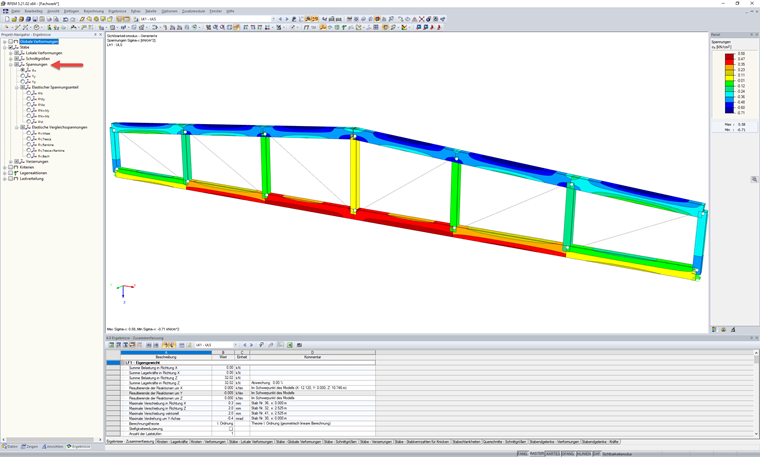

Tensões em barras

Com base no eixo da barra local, o resultado da tensão da barra apresenta os componentes de tensão e as tensões equivalentes seguintes com uma paleta de cores associada:

• Tensão
  • σ_x
  • τ_y
  • τ_z
• Componentes de tensão elástica
  • σ_N
  • σ_My
  • σ_Mz
  • σ_N+My
  • σ_N+Mz
  • σ_M
• Tensões elásticas equivalentes
  • σ_eq,Mises
  • σ_eq,Tresce
  • σ_eq,Rankine
  • σ_{eq,Tresca+Rankine}
  • σ_eq,Bach

Ao apresentar ativamente as barras ligadas à junta e exibir as tensões σ_x, é possível visualizar o estado de tensão sobre as barras e, como tal, também entre as barras. Se ocorrerem apenas tensões negativas na área entre as barras, a junta está com pressão excessiva.

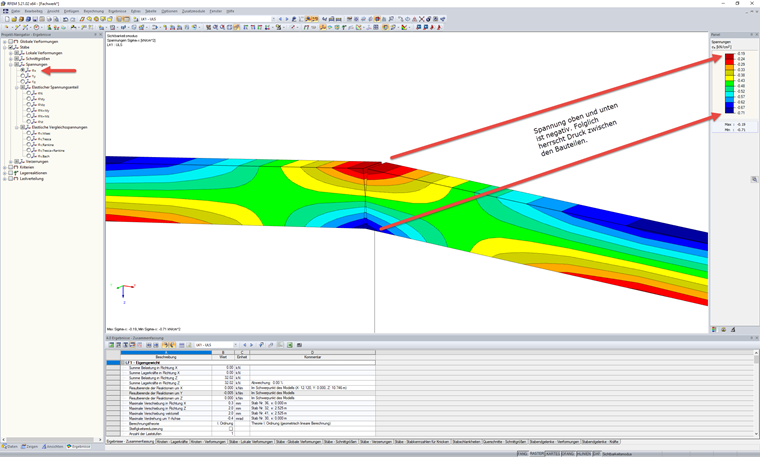

Tensões na junta
