Pytanie

Jak mogę kontrolować stan przetłoczenia w kalenicy?

Odpowiedź:

Nadciśnienie połączenia między dwoma prętami można kontrolować w programie RFEM za pomocą wyników naprężeń pręta. W przypadku prętów ten wynik naprężenia jest naprężeniem efektywnym jako gradientem kolorów na powierzchni pręta, w zależności od przydzielonego przekroju.

FAQ

Najczęściej zadawane pytania 004286 |
Jak mogę kontrolować stan przetłoczenia w kalenicy?

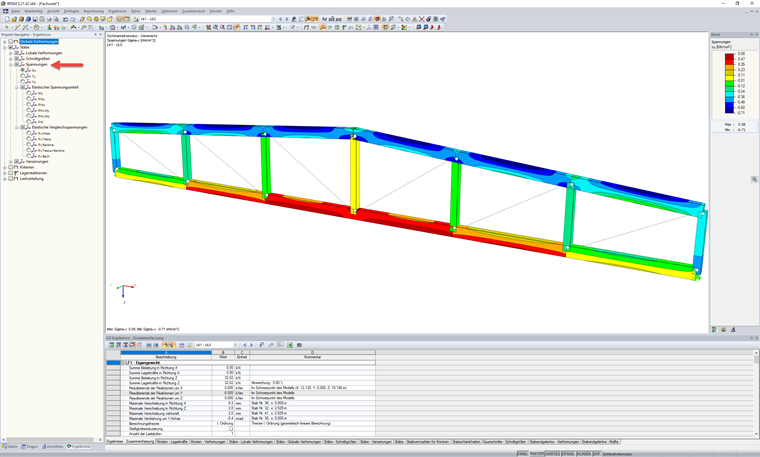

Naprężenia na prętach

W oparciu o lokalną oś pręta wynik naprężenia pręta daje następujące składowe naprężeń i naprężenia odniesienia wraz z powiązaną paletą kolorów:

naprężenie

σ_x
τ_Y
τ_Z

Składowe naprężeń sprężystych

σ_N
σ_My
σ_Mz
σ_N+My
σ_N+Mz
σ_M

Sprężyste naprężenia równoważne

σ_eqv,Mises
σ_{v, Tresca}
σ_eqv,Rankine
σ_{v, Tresca+Rankine}
σ_eqv,Bach

Aktywując wyświetlanie prętów połączonych z połączeniem i wyświetlając naprężenia σ_x , można zwizualizować stan naprężeń na prętach, a tym samym również między prętami. Jeżeli w obszarze między prętami występują tylko naprężenia ujemne, połączenie jest przeciążone.

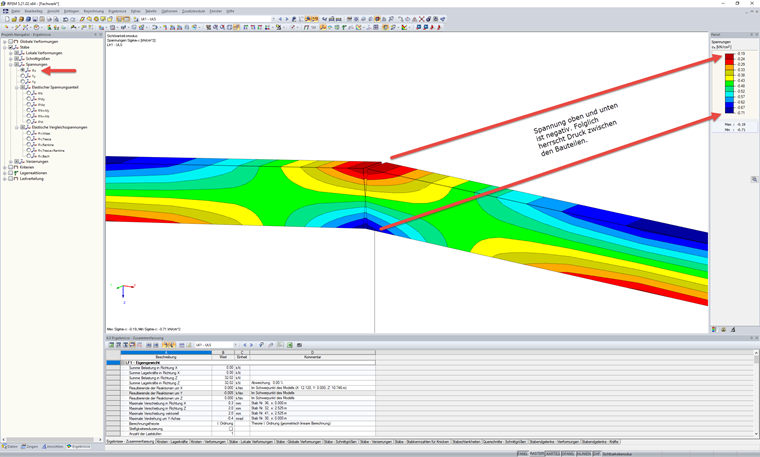

Naprężenia na połączeniu
