Dotaz

Jak je možné kontrolovat tlačenou styčnou plochu v hřebeni?

Odpověď:

Tlačenou styčnou plochu mezi dvěma pruty je možné v programu RFEM kontrolovat pomocí výsledků napětí na prutech. Tento výsledek napětí představuje pro pruty podle situace zatížení působící napětí jako barevný gradient na horní ploše prutu v závislosti na přiřazeném průřezu.

FAQ

FAQ 004286 |
Jak je možné kontrolovat tlačenou styčnou plochu v hřebeni?

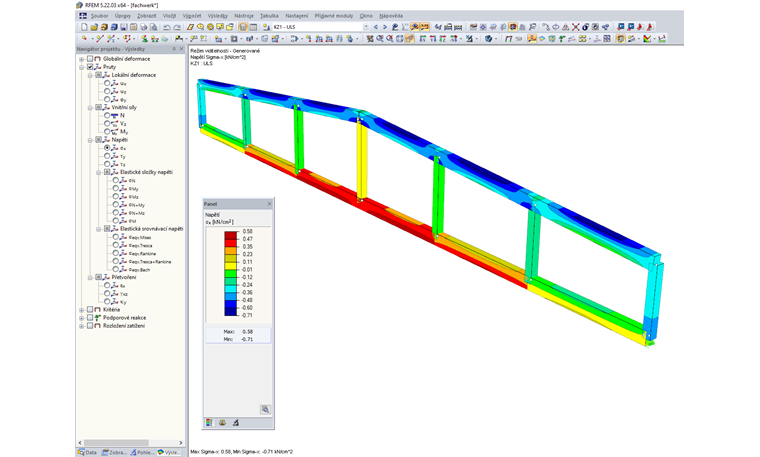

Napětí na prutech

Výsledek napětí na prutech zobrazí následující složky zatížení a srovnávací napětí vztažené na lokální osu prutu s příslušnou barevnou paletou:

Napětí

σ_x
τ_y
τ_z

Elastická složka napětí

σ_N
σ_My
σ_Mz
σ_N+My
σ_N+Mz
σ_M

Elastická srovnávací napětí

σ_eqv,Mises
σ_eqv,Tresca
σ_eqv,Rankine
σ_{eqv,Tresca+Rankine}
σ_eqv,Bach

Pomocí aktivního zobrazení prutů připojených ke styčné ploše a zapnutím napětí σ_x je možné zobrazit stav napjatosti na prutech a následně mezi pruty. Pokud se v oblasti mezi pruty vyskytují pouze záporná napětí, je styčná plocha tlačená.

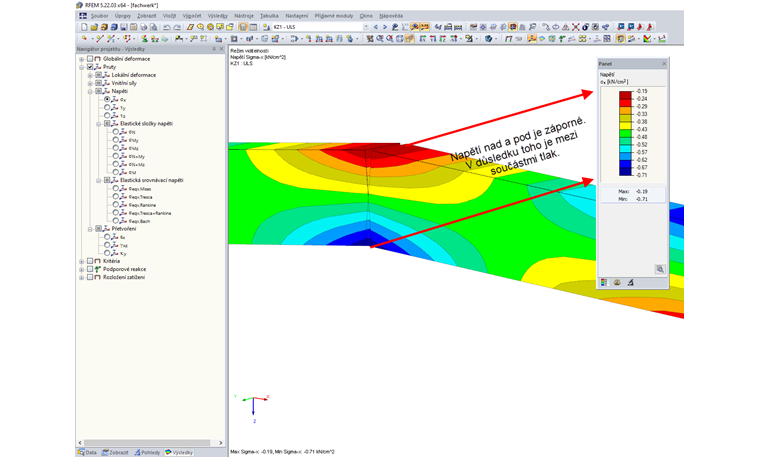

Napětí na styčné ploše
