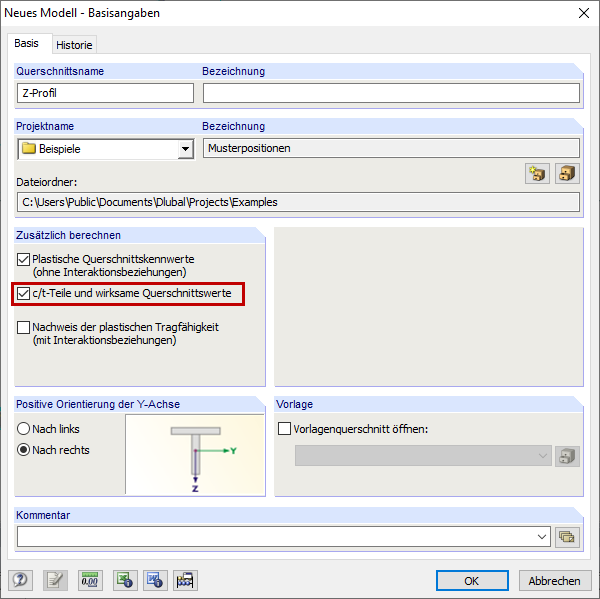

Общие типы холодногнутых профилей можно легко смоделировать прямо в программе SHAPE‑THIN. Для этого достаточно лишь установить в разделе «Основные данные» флажок «Части c/t и эффективные характеристики сечения» (Рисунок 01).

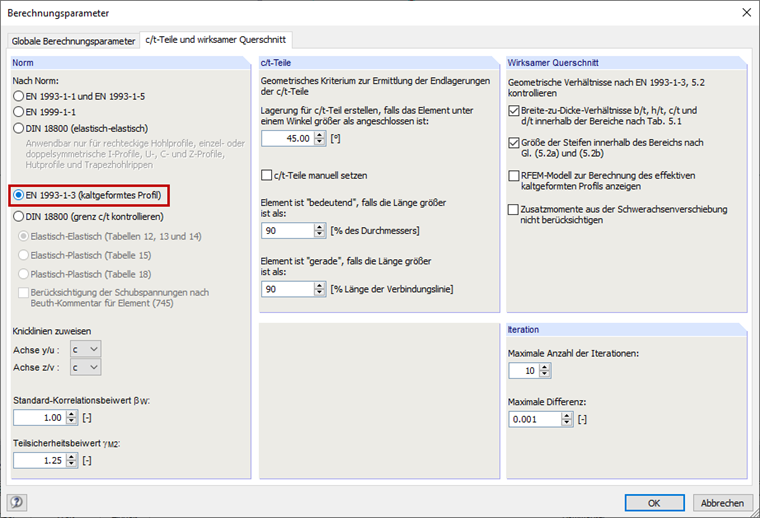

Затем выберите в диалоговом окне «Параметры расчета» во вкладке «Части c/t и эффективное сечение» возможность «EN 1993‑1‑3 (холодногнутые сечения)» (Рисунок 02).
По желанию можно проверить также геометрические условия применимости нормы, указанные в EN 1993‑1‑3 [1], 5.2. Только не забудьте установить все соответствующие флажки. В случае, если геометрические условия не выполняются, появляется перед расчетом сообщение об ошибке.

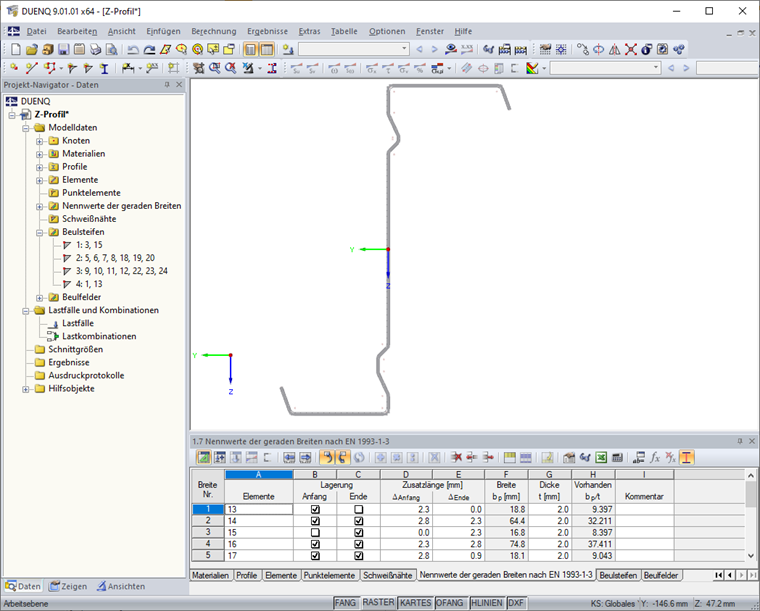

Теперь нужно определить элементы сечения. Условные плоские ширины обычно создаются автоматически из геометрических условий, однако их можно создать также на основе пользовательских требований, заданных в таблице «1.7 Условные ширины | EN 1993‑1‑3» (Рисунок 03) или в соответствующем диалоговом окне.

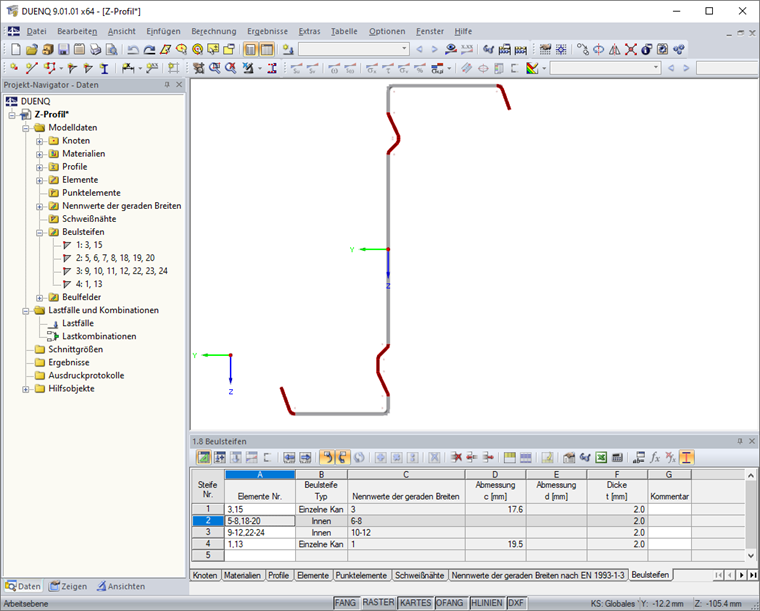

Затем можно в таблице «1.8 Элементы жесткости» или в соответствующем диалоговом окне определить также требуемые элементы жесткости (Рисунок 04).

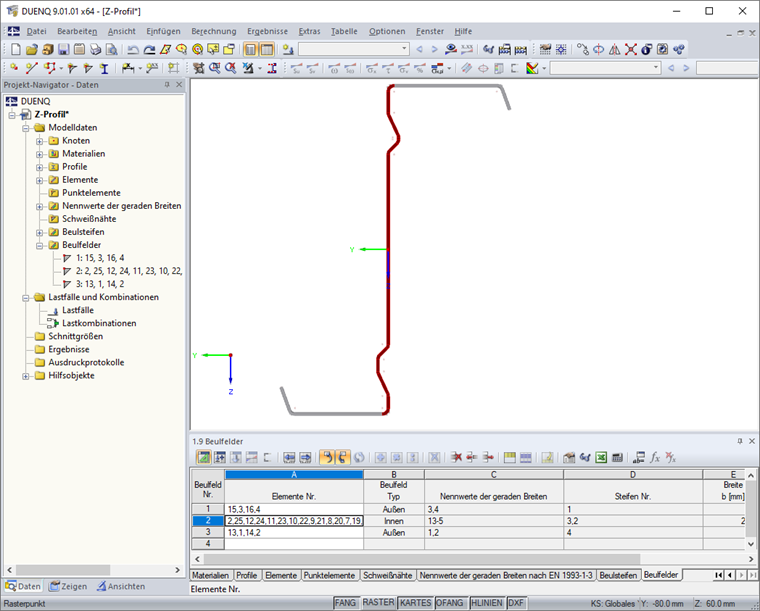

Далее необходимо определить в таблице «1.9 Панели с потерей устойчивости» (Рисунок 05) или в соответствующем диалоговом окне также панели с потерей устойчивости. Однако, для этого нужно сначала выбрать требуемые элементы панели. Элементы жесткости, расположенные в усиленной панели, определяются автоматически.

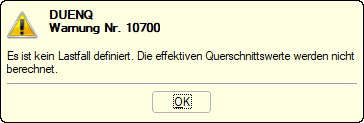

Для расчета холодногнутого сечения в модуле RF‑/STEEL Cold‑Formed Sections вполне достаточно определить лишь элементы жесткости и панели сечения. Нет никакой обходимости выполнять расчет эффективного сечения в программе SHAPE‑THIN. Благодаря тому, можно спокойно запустить расчет, а появившееся предупреждение просто подтвердить кнопкой «ОК» (Рисунок 06).
После сохранения может быть рассчитанное сечение импортировано обратно в программу RFEM или RSTAB.
