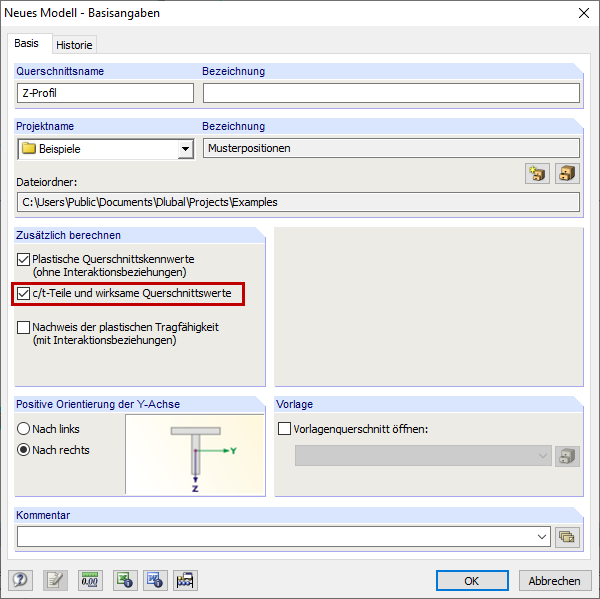

Le sezioni trasversali piegate a freddo possono essere modellate in SHAPE‑THIN. In Dati generali, selezionare la casella di controllo "Parti c/t e proprietà della sezione trasversale efficace" (Figura 01).

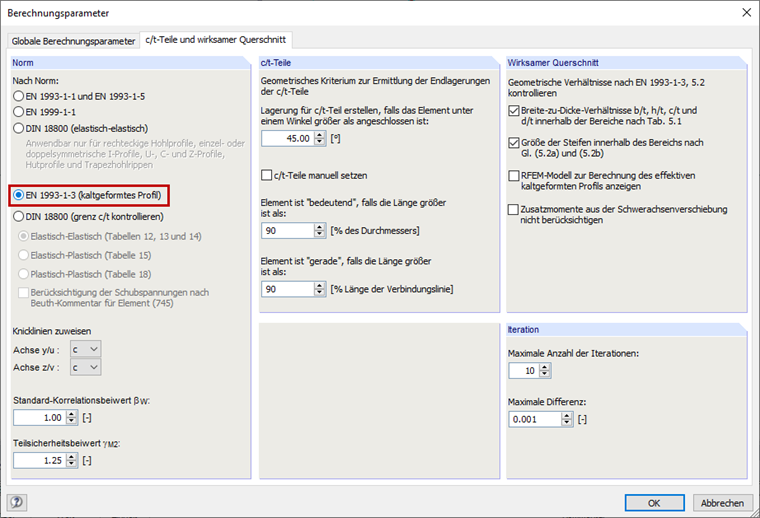

Quindi, selezionare l'opzione "EN 1993-1-3 (Sezione trasversale piegata a freddo)" nella scheda "Parti c/t e sezione trasversale efficace" della finestra di dialogo Parametri di calcolo (Figura 02).
È possibile verificare facoltativamente le condizioni geometriche per l'applicabilità della norma specificata in EN 1993‑1‑3 [1] , 5.2. Per fare ciò, selezionare le caselle di controllo corrispondenti. Se le condizioni geometriche non sono soddisfatte, apparirà un messaggio di errore prima del calcolo.

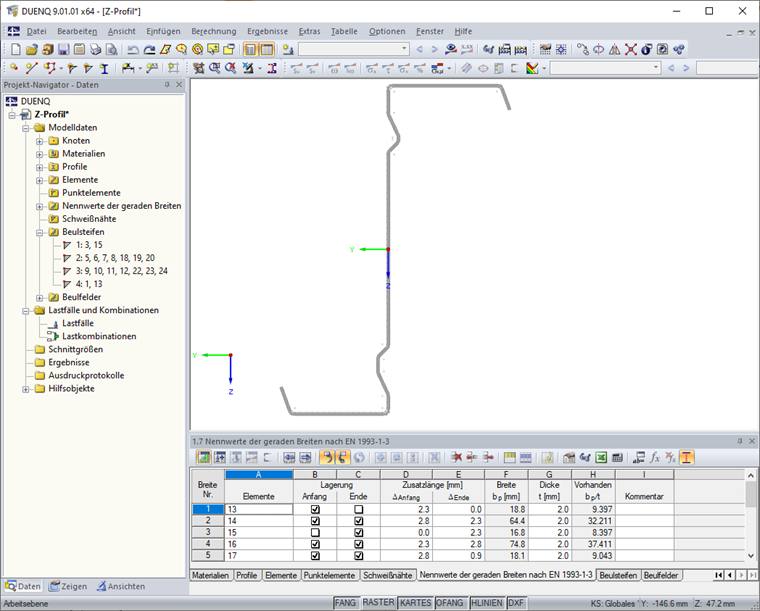

Per prima cosa, inserisci gli elementi della sezione trasversale. Le larghezze piane fittizie sono generalmente generate automaticamente dalle condizioni della geometria, ma possono anche essere create come definite dall'utente nella tabella "1.7 Larghezze piane nozionali" | EN 1993-1-3" (Figura 03) o nella finestra di dialogo corrispondente.

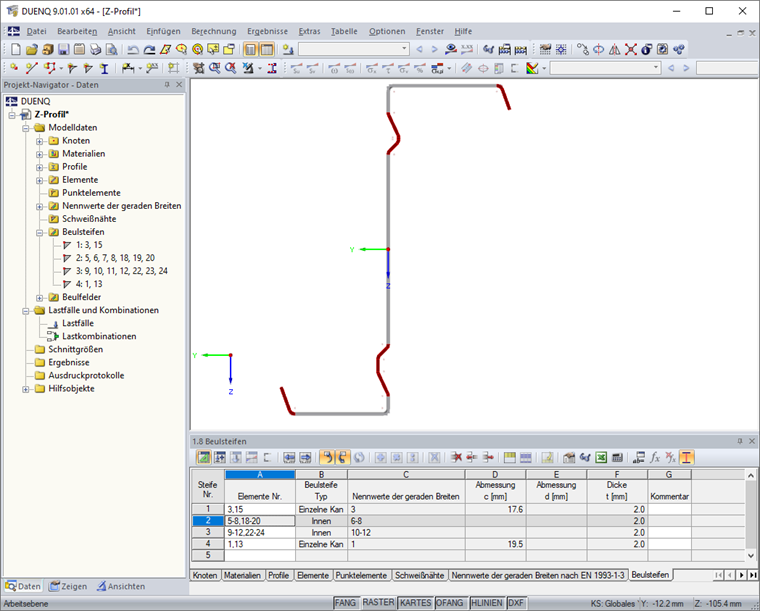

Quindi, è possibile definire gli irrigidimenti nella tabella "1.8 Irrigidimenti" o nella finestra di dialogo corrispondente (Figura 04).

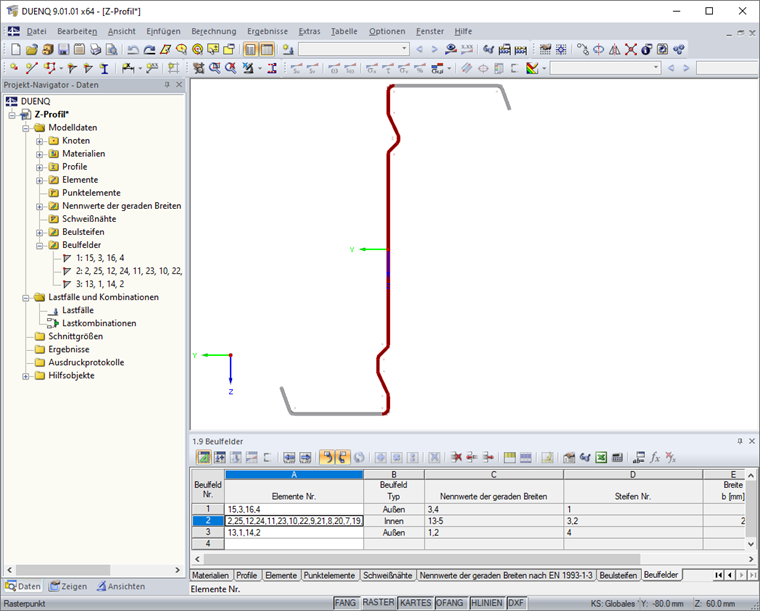

Inoltre, è necessario specificare il pannello di instabilità nella tabella "1.9 Pannelli di stabilità" (Figura 05) o nella finestra di dialogo. Per fare ciò, selezionare gli elementi del pannello di instabilità. Gli irrigidimenti che si trovano nel pannello di irrigidimento vengono identificati automaticamente.

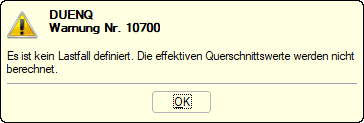

Per la verifica di una sezione trasversale piegata a freddo in RF-/STEEL Cold-Formed Sections, è sufficiente definire gli irrigidimenti e i pannelli della sezione trasversale. Non è necessario calcolare la sezione trasversale efficace in SHAPE‑THIN. Pertanto, è possibile avviare il calcolo e fare clic su "OK" per confermare il messaggio di avviso (Figura 06).
Dopo aver salvato la sezione trasversale calcolata, può essere importata in RFEM o RSTAB.
