使用 RFEM/RSTAB 中 SHAPE-THIN 对冷弯型钢截面进行建模

我想在 RF/STEEL Cold-Formed Sections 中设计一个 RFEM/RSTAB 截面库中的截面。 该怎么办?


回复:

一般的冷弯薄壁型钢截面可以在 SHAPE-THIN 中建模。

在“基本数据”对话框中勾选“c/t 比值和有效截面属性”选项(图01)。

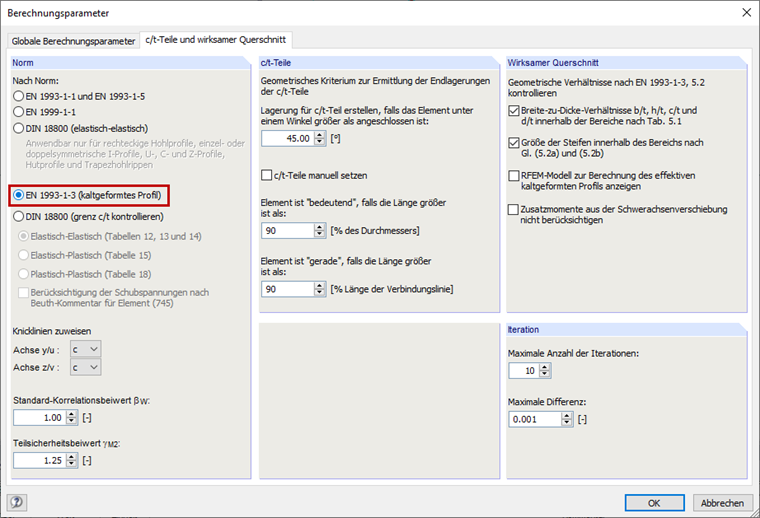

然后在计算参数对话框的“C/T 部分和有效截面”选项卡中选择“EN 1993-1-3 (冷弯成型截面)”选项(图02)。

可以选择检查几何尺寸限制条件,以应用欧洲规范 EN 1993-1-3 [1], 5.2。 为此应激活相应的复选框。 如果不满足几何条件,则会在计算之前显示错误信息。

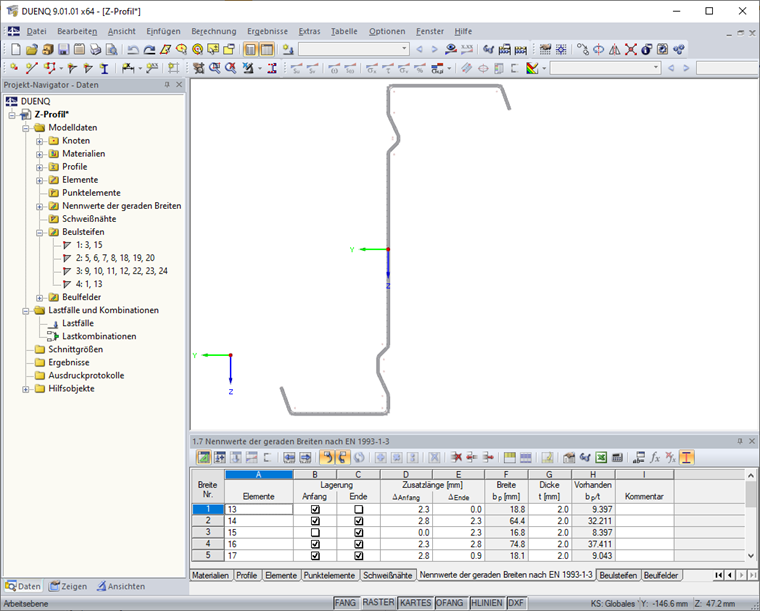

首先,输入截面的元素。 名义平直段宽度通常是根据几何条件自动生成,但也可以在表 "1.7 名义平直段宽度 | EN 1993-1-3"(图 03)。

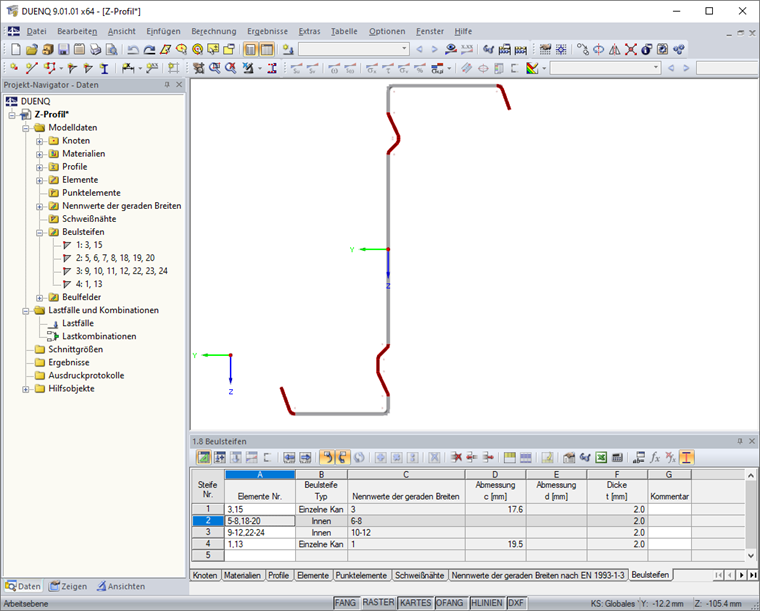

然后在表格“1.8 加劲肋”或相应的对话框中定义加劲肋(图04)。

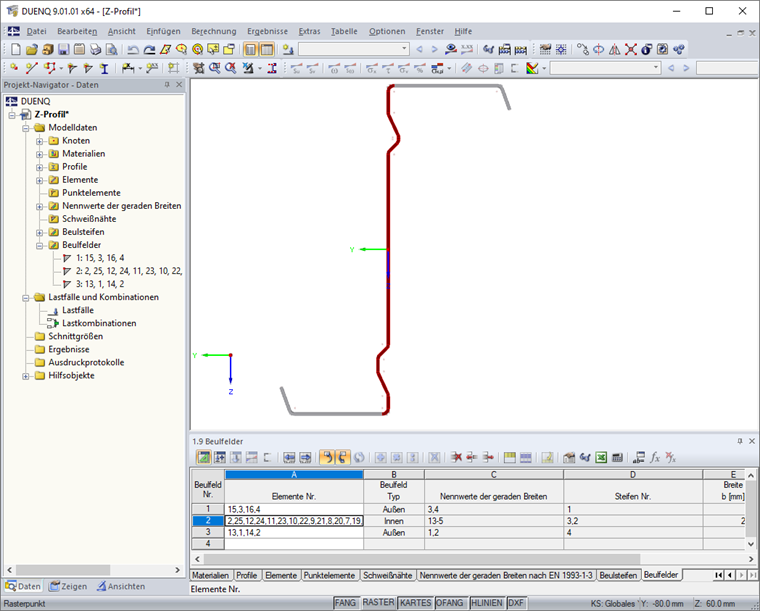

此外,在表格“1.9 屈曲面板”(图 05)中或者在对话框中指定屈曲面板。 为此,请选择屈曲区域的单元。 程序会自动识别位于屈曲区域中的加劲肋。

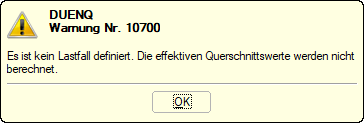

在RF-/STEEL Cold-Formed Sections中设计冷弯薄壁截面,需要定义截面的加劲和区域。 在 SHAPE-THIN 中不需要额外计算有效截面。 因此,您可以开始计算,并点击“确定”来确认显示的警告信息(图06)。

保存计算的截面,可以将其导入到RFEM或RSTAB中。


作者

von Bloh 女士为我们的客户提供技术支持,负责 SHAPE-THIN 软件的开发,以及钢结构和铝合金结构的开发。

参考
  1. 欧洲标准化委员会。 (2010)。欧洲规范 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
