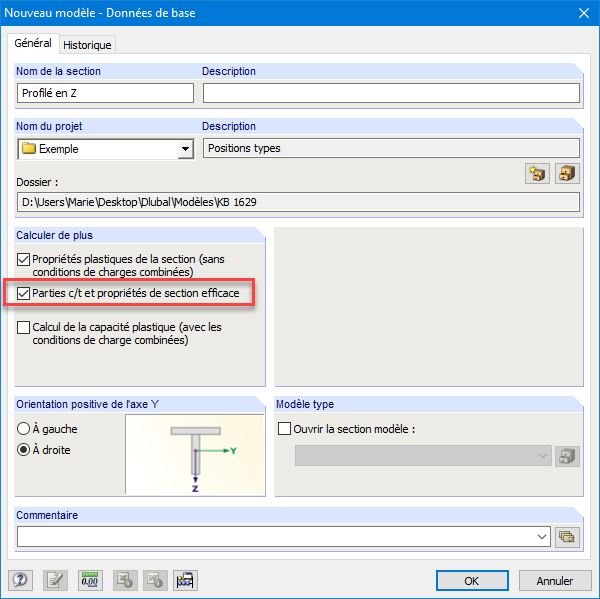

Des profilés quelconques formés à froid peuvent être modélisés dans SHAPE-THIN. Dans les Données de base, cochez la case « Parties c/t et propriétés de section efficace » (Figure 01).

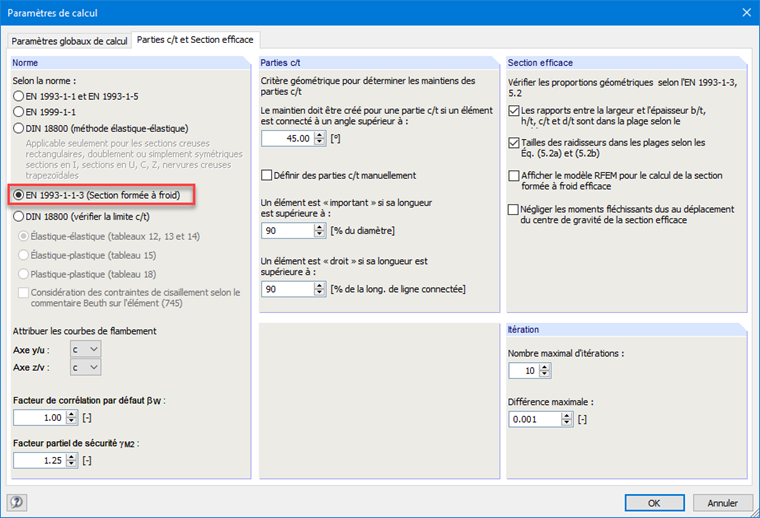

Sélectionnez ensuite l'option « EN 1993-1-3 (section formée à froid) » dans l'onglet « Parties c/t et sections efficaces » (Figure 02) de la boîte de dialogue Paramètres de calcul.
Vous pouvez également contrôler les conditions géométriques pour l'application de la norme spécifiée dans l'EN 1993-1-3 [1], 5.2. Pour ce faire, cochez les cases correspondantes. Si les conditions géométriques ne sont pas remplies, un message d'erreur apparaît avant le calcul.

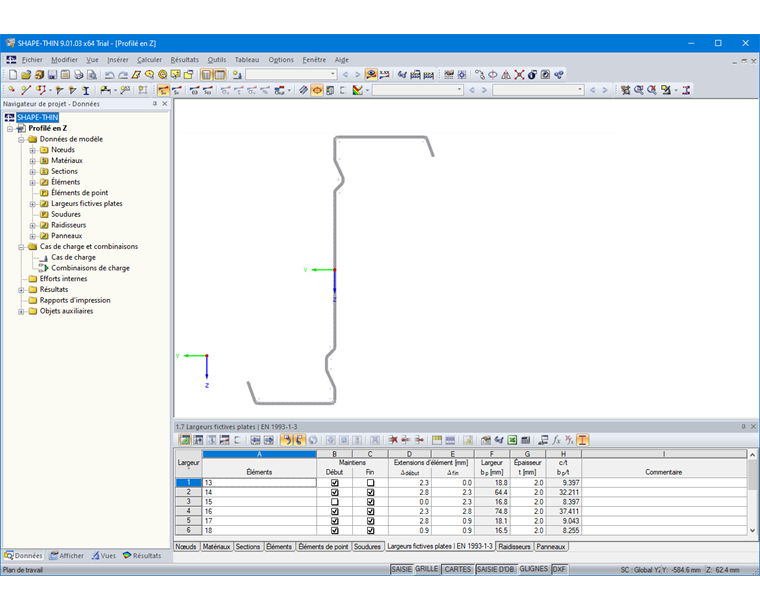

Entrez d'abord les éléments du profilé. Les valeurs nominales des largeur fictives plates sont généralement générées automatiquement à partir des conditions géométriques, mais elles peuvent également être définies dans le tableau « 1.7 Largeur fictives plates - 1993-1-3 » (Figure 3) ou dans la boîte de dialogue correspondante.

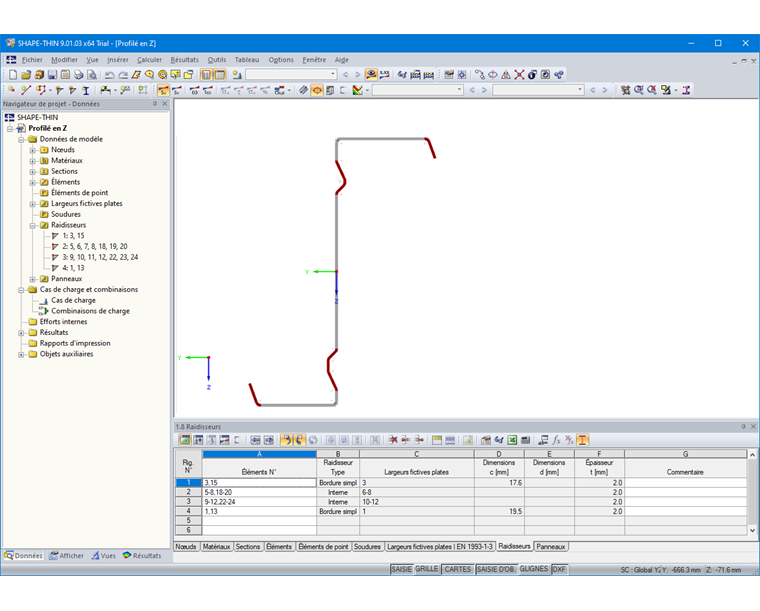

Les raidisseurs peuvent ensuite être définis dans le tableau « 1.8 Raidisseurs » ou dans la boîte de dialogue correspondante (Figure 04).

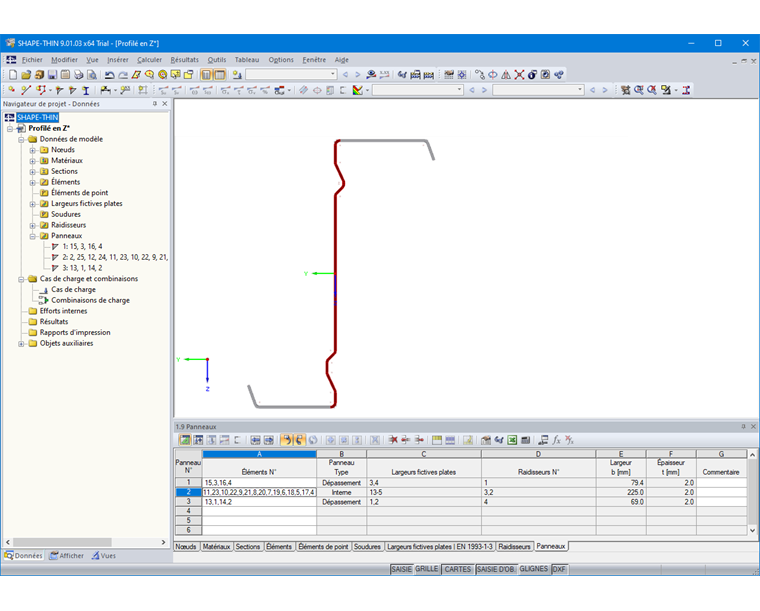

De plus, le panneau doit être spécifié dans le Tableau « 1.9 Panneaux » (Figure 05) ou dans la boîte de dialogue. Pour ce faire, sélectionnez les éléments du panneau. Les raidisseurs dans le panneau sont identifiés automatiquement.

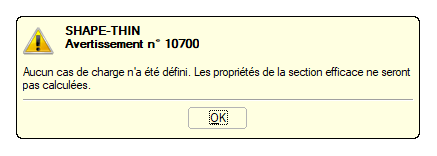

Il suffit de définir les raidisseurs et les panneaux du profilé formé à froid pour la vérification dans RF-/STEEL Cold-Formed Sections. Il n'est pas nécessaire de calculer la section efficace dans SHAPE-THIN. Vous pouvez donc lancer le calcul et confirmer le message d'avertissement (Figure 06) en cliquant sur « OK ».
Après avoir enregistré le profil calculé, il peut être importé dans RFEM ou RSTAB.
