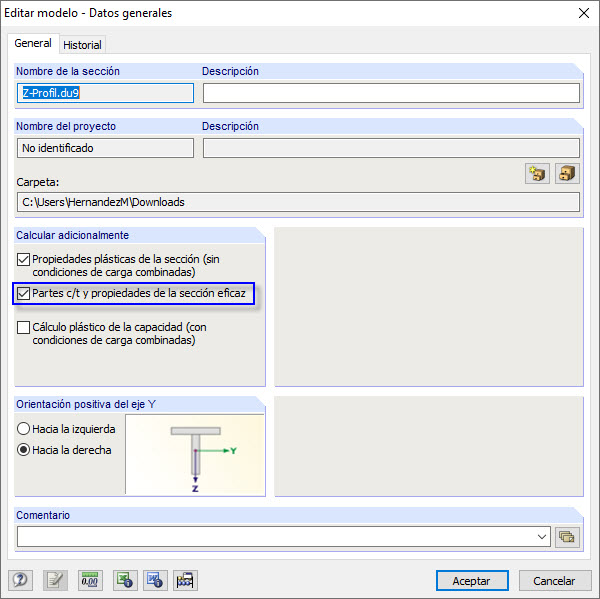

Las secciones conformadas en frío comunes se pueden modelar en SHAPE-THIN. En "Datos generales", seleccione la casilla de verificación "partes c/t y propiedades de la sección eficaz" (figura 01).

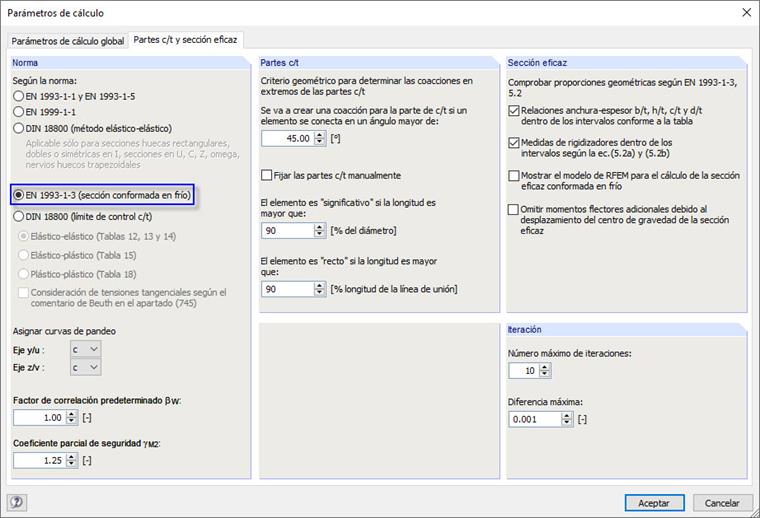

Después, seleccione la opción "EN 1993-1-3 (sección conformada en frío)" en la pestaña "Partes c/t y sección eficaz" del cuadro de diálogo "Parámetros de cálculo" (figura 02).
Puede comprobar opcionalmente las condiciones geométricas para ver si es aplicable la norma especificada en EN 1993-1-3 [1], 5.2. Para hacer esto, seleccione las casillas de verificación correspondientes. Si no se cumplen las condiciones geométricas, aparece una advertencia antes del cálculo.

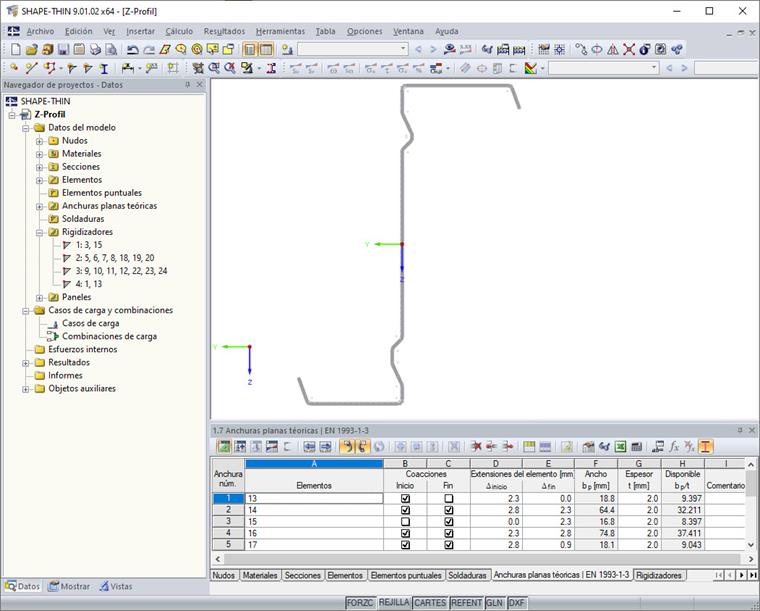

Primero, ingrese los elementos de la sección. Las anchuras planas teóricas normalmente se generan automáticamente desde las condiciones geométricas, pero también se pueden crear por el usuario en la tabla "1.7 Anchuras planas teóricas | EN 1993‑1‑3" (figura 03) o en el cuadro de diálogo correspondiente.

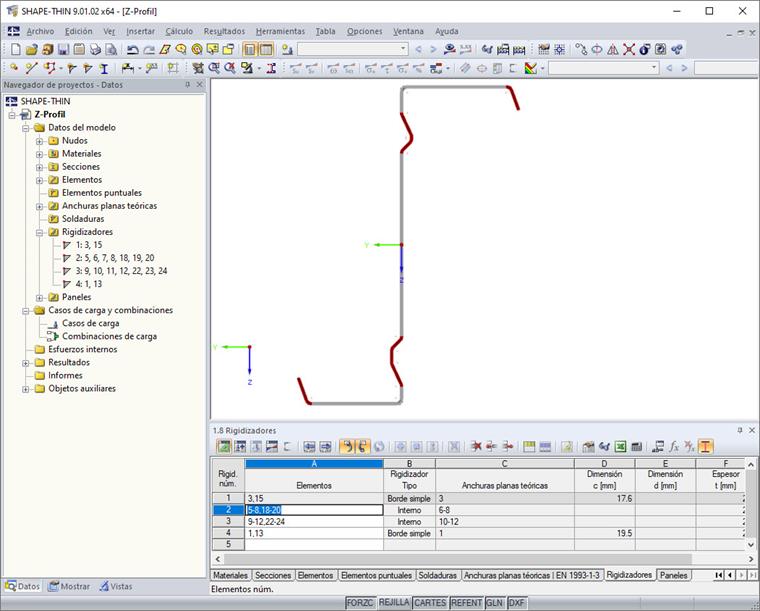

A continuación, puede definir los rigidizadores en la tabla "1.8 Rigidizadores" o en el cuadro de diálogo correspondiente (figura 04).

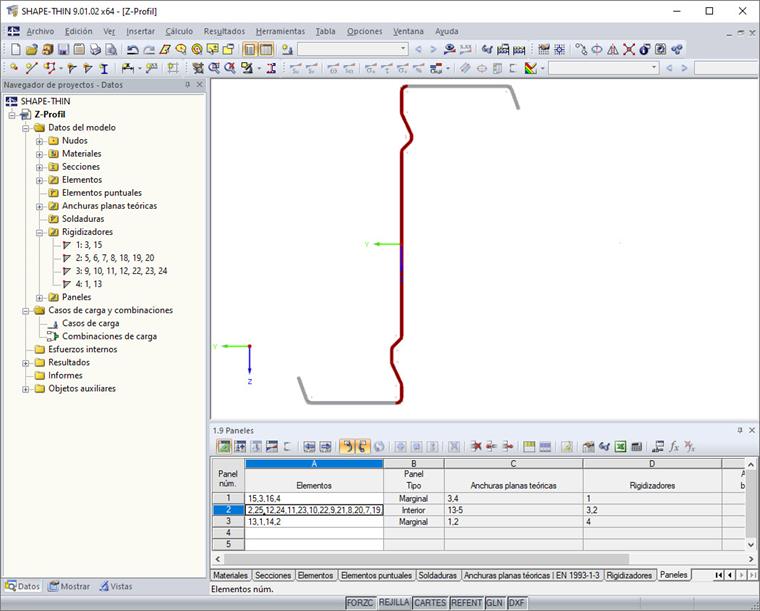

Además, puede especificar el panel de pandeo en la tabla "1.9 Paneles" (figura 05) o en el cuadro de diálogo. Para hacer esto, seleccione los elementos del panel de pandeo. Los rigidizadores ubicados en el panel rigidizado se identifican automáticamente.

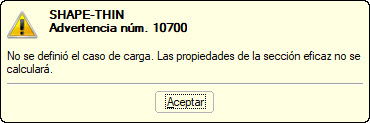

Para el cálculo de una sección conformada en frío en RF-/STEEL Cold-Formed Sections, es suficiente con definir los rigidizadores y los paneles de la sección. No se necesita calcular adicionalmente las secciones eficaces en SHAPE-THIN. Por lo tanto, puede iniciar el cálculo y hacer clic en "Aceptar" para confirmar el mensaje de advertencia (figura 06).
Después de guardar la sección calculada, se puede importar a RFEM o RSTAB.
