Resposta:
As secções comuns formadas a frio podem ser modeladas no SHAPE‑THIN.

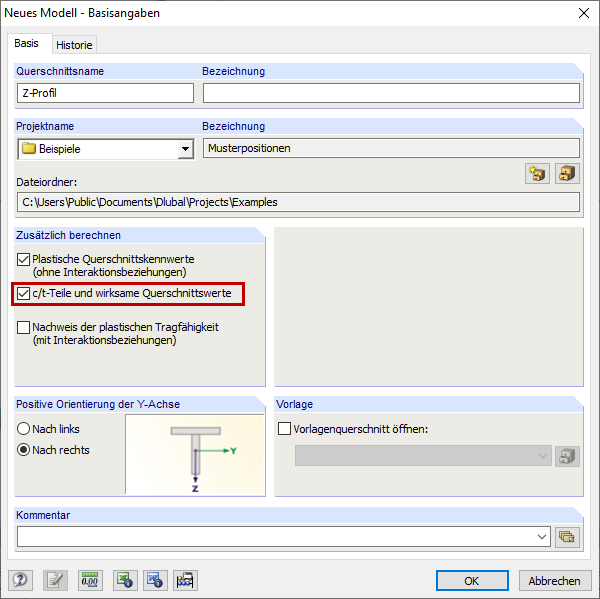

Em Dados gerais, selecione a caixa de seleção "Partes c/t e propriedades efetivas de secções" (Figura 01).

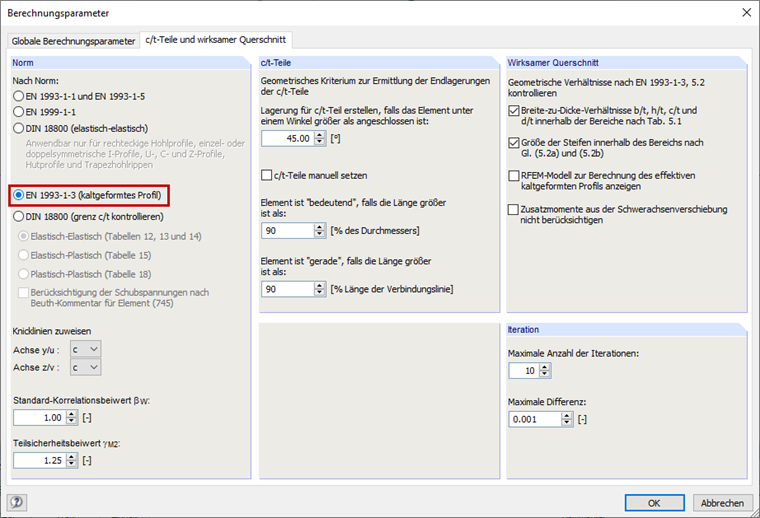

Em seguida, selecione a opção "EN 1993-1-3 (secção formada a frio)" no separador "Partes c/t e secção efetiva" da caixa de diálogo Parâmetros de cálculo (Figura 02).
Pode, opcionalmente, verificar as condições geométricas para a aplicabilidade da norma especificadas na EN 1993-1-3 {%>

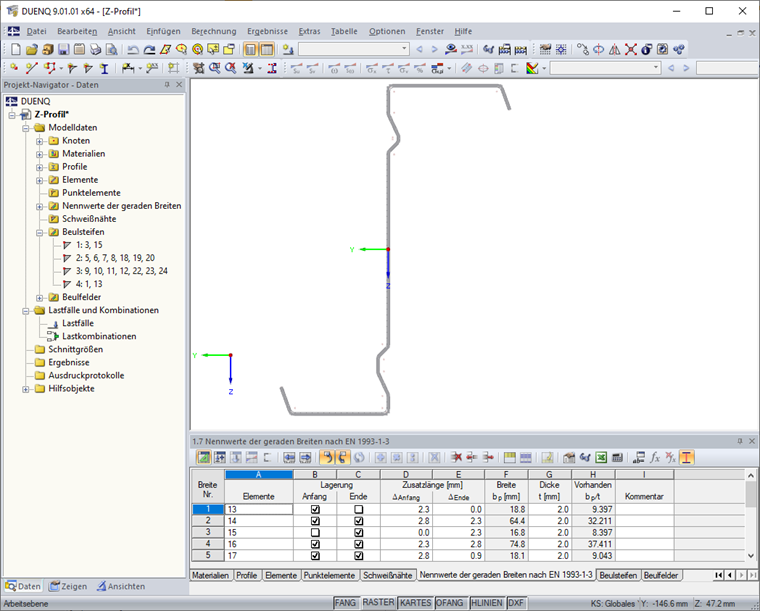

Em primeiro lugar, insira os elementos da secção. As larguras planas teóricas são geralmente geradas automaticamente a partir das condições de geometria, mas também podem ser criadas de forma definida pelo utilizador na tabela "1.7 Larguras planas teóricas | EN 1993-1-3 "(Figura 03) ou na correspondente caixa de diálogo.

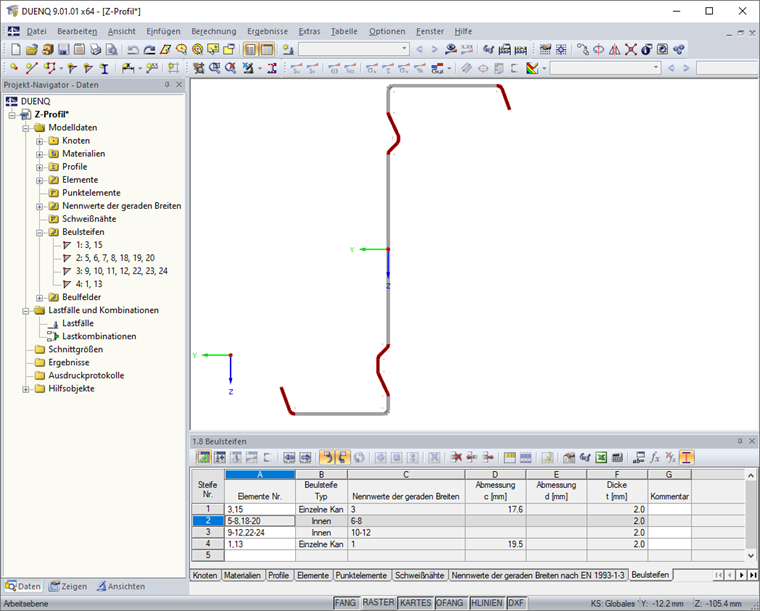

Depois, pode definir os reforços na tabela "1.8 Reforços" ou na correspondente caixa de diálogo (Figura 04).

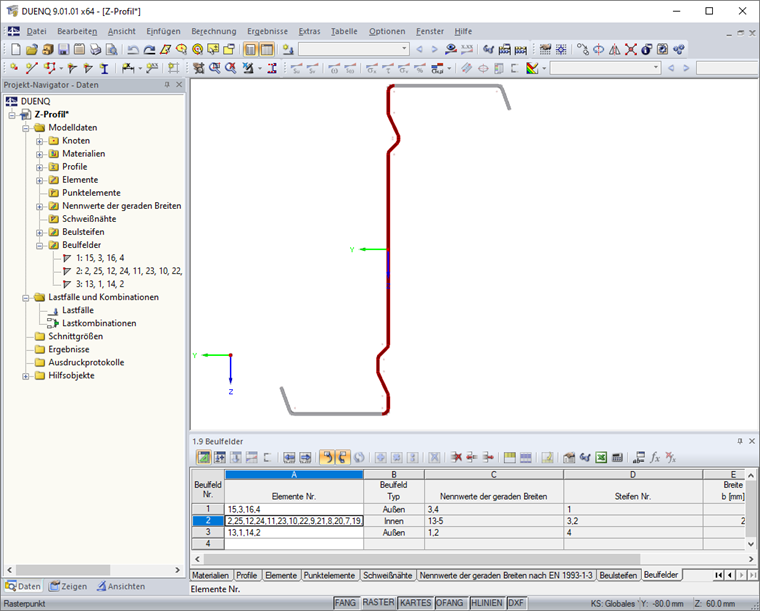

Além disso, deve especificar o painel de encurvadura na tabela "1.9 Painéis" (Figura 05) ou na caixa de diálogo. Para isso, selecione os elementos do painel de encurvadura. Os reforços localizados no painel de encurvadura são identificados automaticamente.

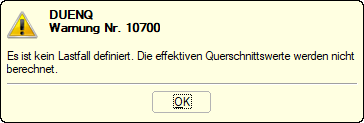

Para a verificação de uma secção formada a frio RF-/STEEL Cold-Formed Sections, basta definir os reforços e os painéis da secção. Não é necessário calcular adicionalmente a secção efetiva no SHAPE‑THIN. Assim sendo, pode iniciar o cálculo e clicar em "OK" para confirmar a mensagem de aviso (Figura 06).
Após guardar a secção calculada, esta pode ser importada para o RFEM ou o RSTAB.
