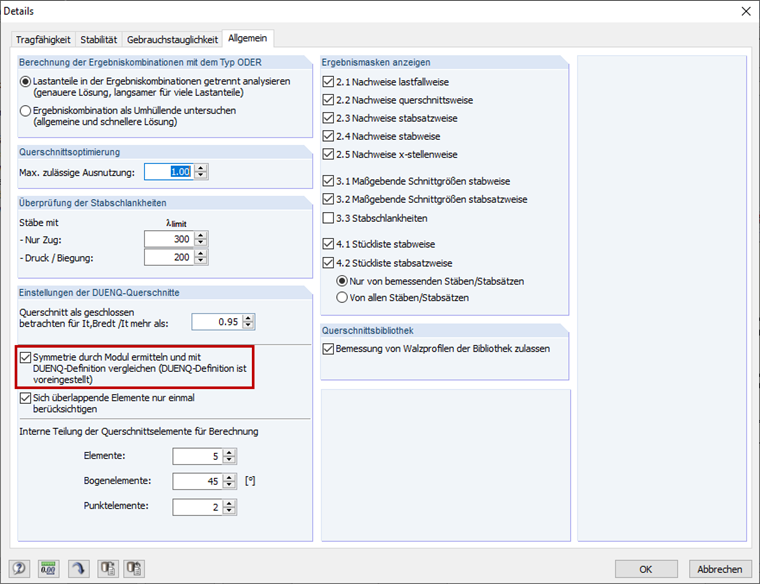

RF-/ALUMINIUM überprüft die Symmetrie allgemeiner Profile und vergleicht diese mit der DUENQ-Bewertung, wenn das Kontrollfeld "Symmetrie durch Modul ermitteln und mit DUENQ-Definition vergleichen" (Bild 01) aktiviert ist.

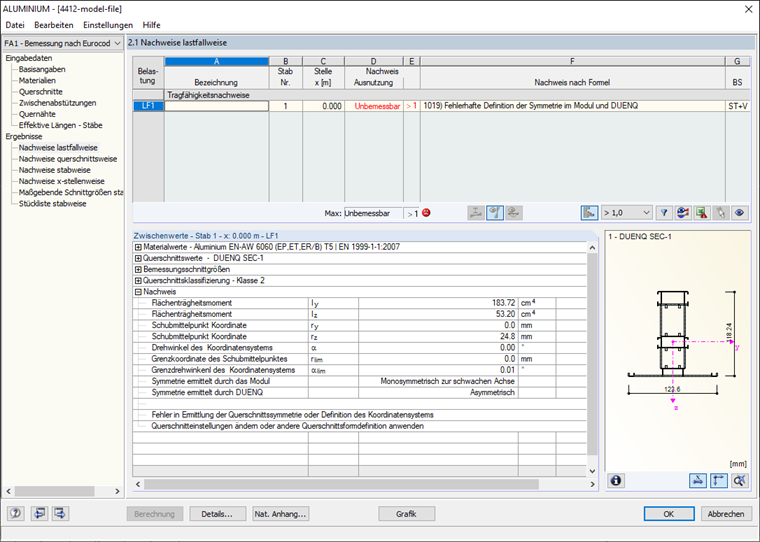

Однако, если оба метода дают разные результаты, то программа отображает соответствующее сообщение об ошибке (Рисунок 02).

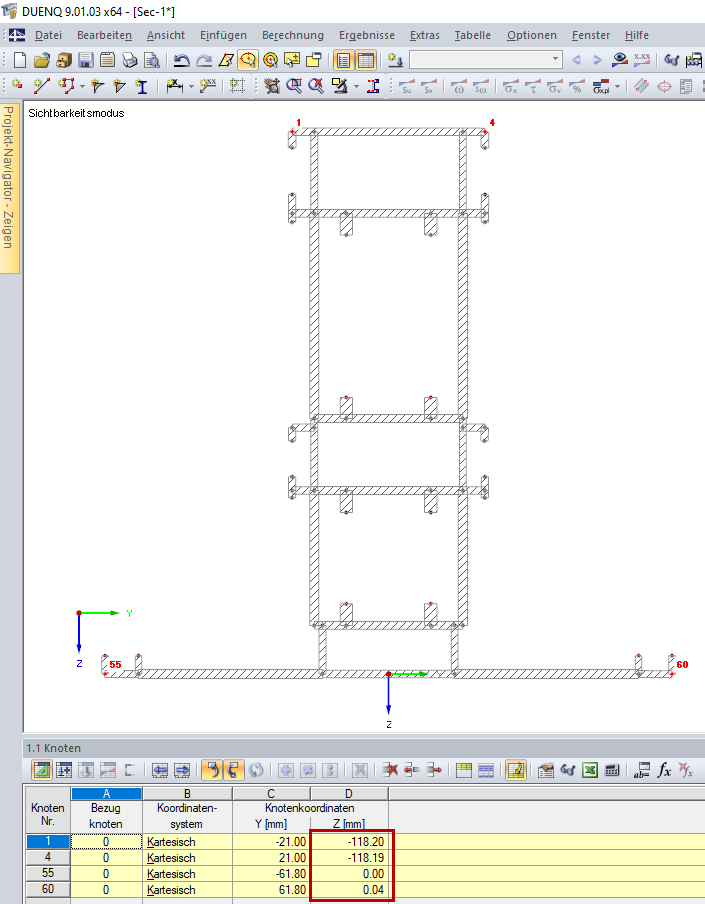

Поскольку в сечениях SHAPE-THIN часто встречаются небольшие неточности, выходит, что сечение Sec ‑ 1.du9, показанное на Рисунке 03, не является абсолютно симметричным относительно оси Z: Z координаты узла 1 и узла 4, а также узла 55 и узла 60 не совпадают во втором десятичном знаке.
Программа SHAPE-THIN затем классифицирует сечение как асимметричное, а дополнительный модуль RF-ALUMINUM - как моносимметричное относительно оси z. Именно потому в программе появляется сообщение об ошибке, показанное на Рисунке 02.
Сечение SHAPE-THIN всегда необходимо проверять на симметрию. Более того, при моделировании в программе SHAPE‑THIN рекомендуется отобразить лишь одну сторону сечения и затем создать другую половину с помощью отзеркаливания, как показано в прилагаемом видео.
