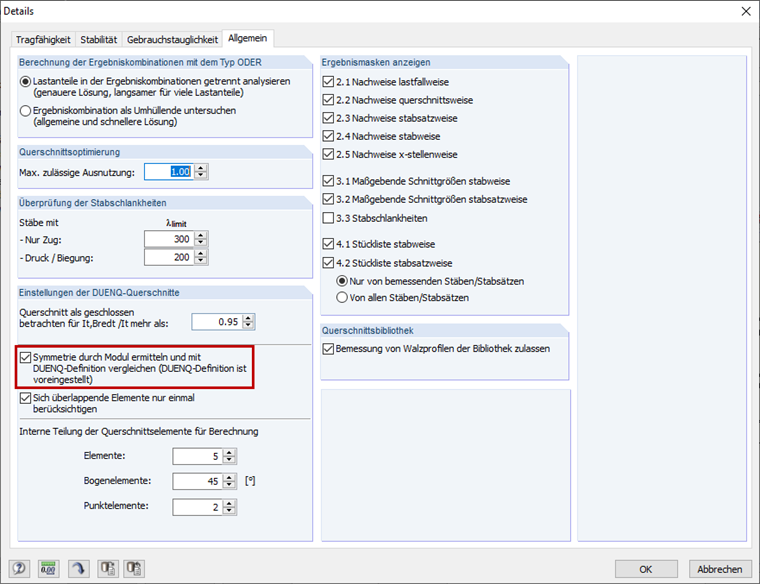

RF-/ALUMINIUM überprüft die Symmetrie allgemeiner Profile und vergleicht diese mit der DUENQ-Bewertung, wenn das Kontrollfeld "Symmetrie durch Modul ermitteln und mit DUENQ-Definition vergleichen" (Bild 01) aktiviert ist.

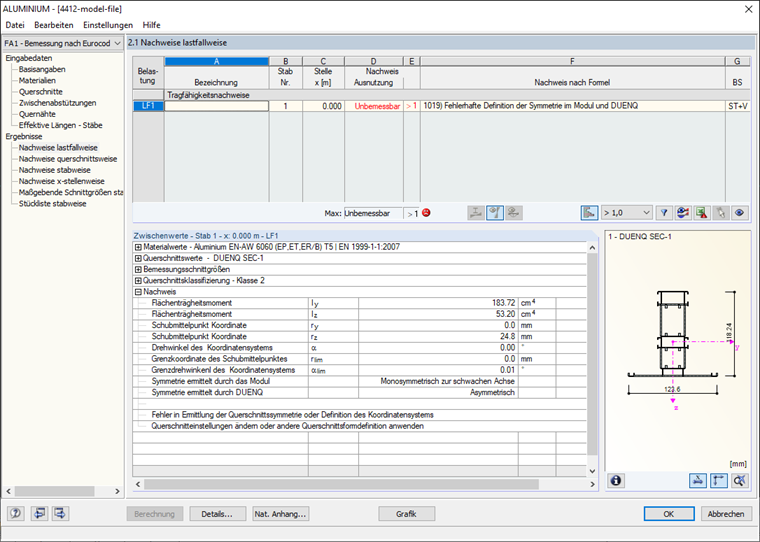

Falls die beiden Verfahren unterschiedliche Ergebnisse liefern, erscheint eine Fehlermeldung (Bild 02).

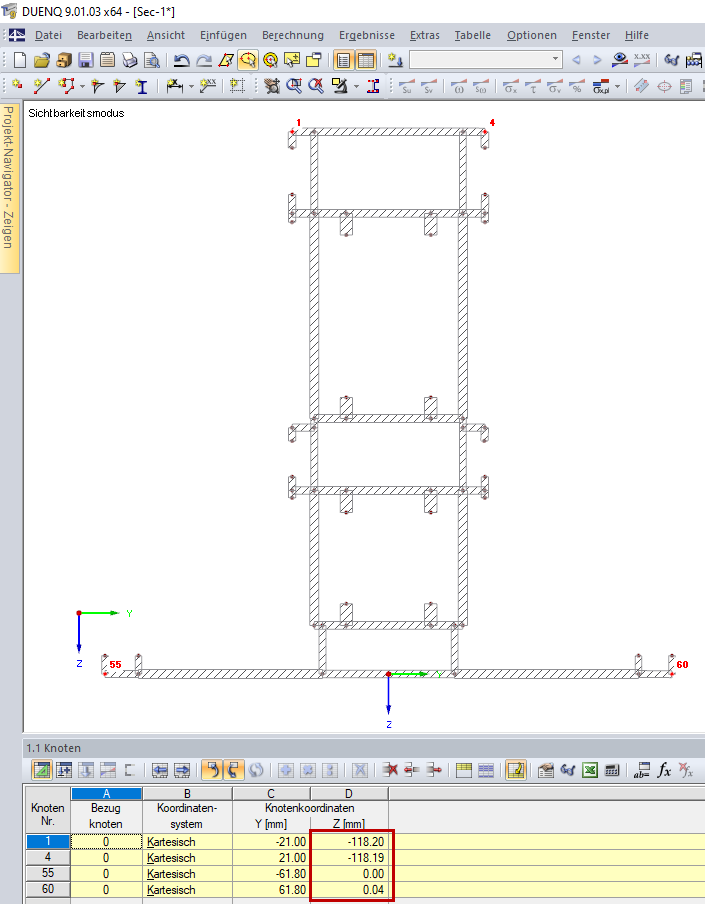

Häufig liegen kleine Ungenauigkeiten im DUENQ-Profil vor. So ist der im Bild 03 dargestellte Querschnitt Sec-1.du9 nicht absolut symmetrisch zur Z-Achse: Die Z-Koordinaten der Knoten 1 und 4 sowie 55 und 60 stimmen jeweils in der zweiten Nachkommastelle nicht überein.
Das Profil wird von DUENQ als asymmetrisch, jedoch von RF-/ALUMINIUM als monosymmetrisch zur z-Achse eingestuft, sodass die im Bild 02 dargestellte Fehlermeldung ausgegeben wird.
Das DUENQ-Profil sollte hinsichtlich der Symmetrie kontrolliert werden. Es bietet sich an, bei der Modellierung in DUENQ nur eine Seite des Profils abzubilden und die andere Hälfte durch Spiegeln zu erzeugen. Dies wird auch im Video gezeigt.
