Ze względu na nieprawidłową symetrię nie można zaprojektować przekroju SHAPE-THIN. Co jest przyczyną i jak mogę to naprawić?

Odpowiedź

RF-/ALUMINIUM sprawdza symetrię przekrojów ogólnych i porównuje je z oceną SHAPE-THIN, jeżeli aktywowane jest pole wyboru „Określić symetrię według modułu i porównać z definicją SHAPE-THIN” (Rysunek 01).

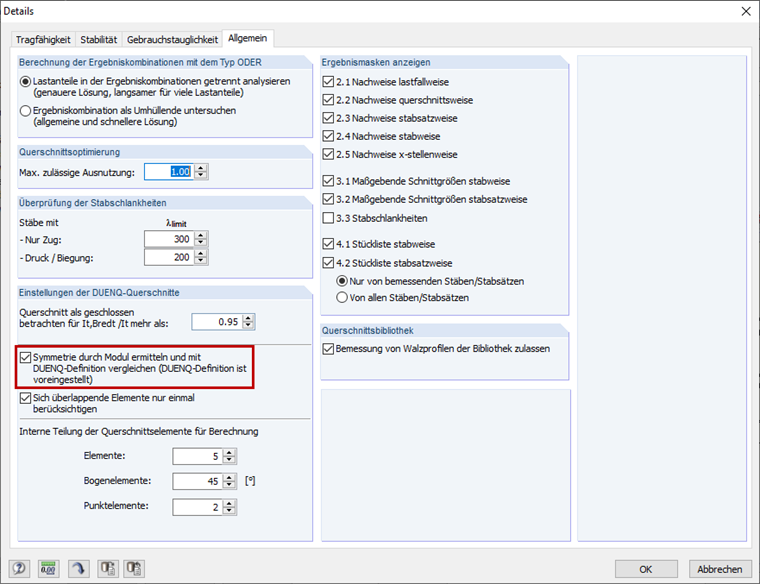

Rysunek 01 - Szczegóły okna dialogowego, Symetria pola wyboru

Jeżeli obie metody przynoszą różne wyniki, pojawia się odpowiedni komunikat o błędzie (Rysunek 02).

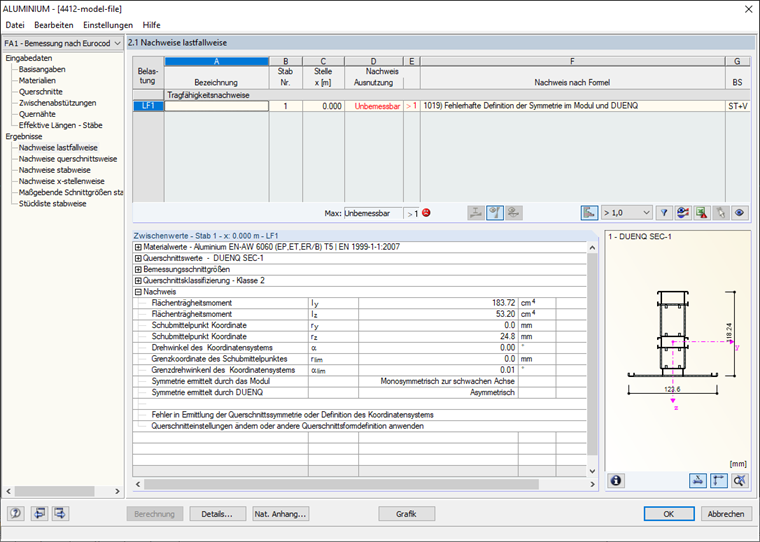

Rysunek 02 - Komunikat o błędach

W przekroju SHAPE-THIN zazwyczaj występują niewielkie niedokładności. Tym samym przekrój Sec-1.du9 pokazany na rysunku 03 nie jest absolutnie symetryczny do osi Z: Współrzędne Z dla Węzła 1 i Węzła 4 oraz Węzłów 55 i Węzła 60 nie są zgodne w drugim miejscu dziesiętnym.

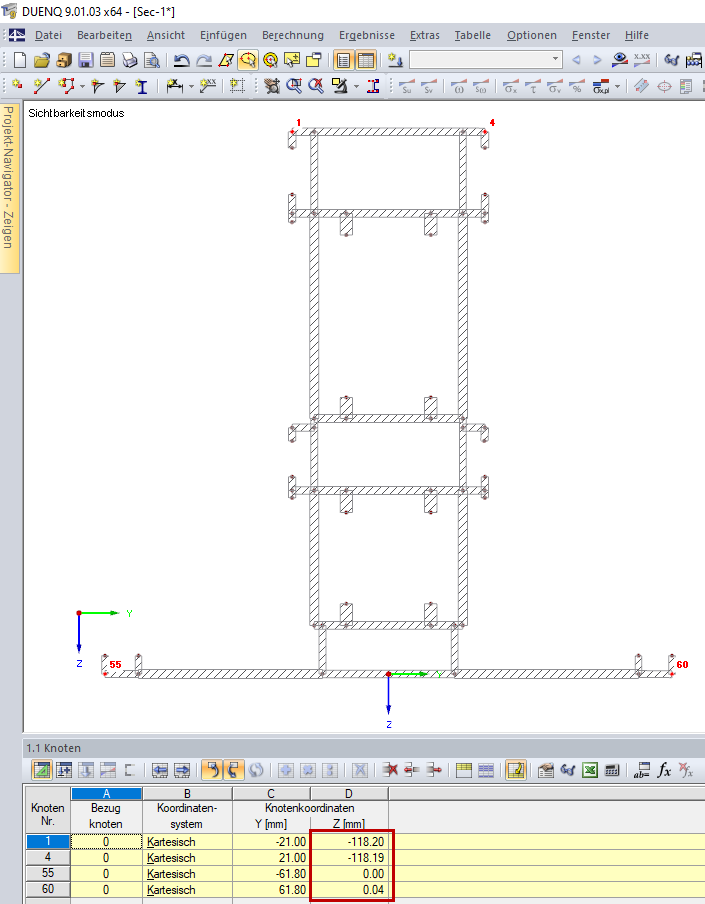

Rysunek 03 - Różne współrzędne Z przekroju

SHAPE-THIN klasyfikuje przekrój jako asymetryczny, a RF-/ALUMINIUM jako monosymetryczny do osi z, dlatego pojawia się komunikat o błędzie pokazany na rysunku 02.

Przekrój SHAPE-THIN należy sprawdzić pod kątem symetrii. Podczas modelowania w SHAPE-THIN, przydatne jest wyświetlenie tylko jednej strony przekroju, a utworzenie drugiej połowy poprzez utworzenie odbicia lustrzanego. Pokazano to również na filmie.

Słowa kluczowe

Nieudana konstrukcja Symetria
